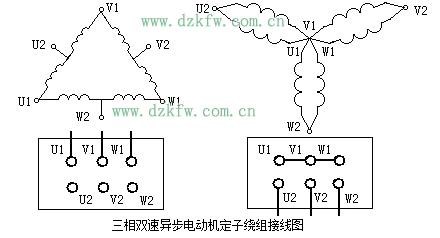

圖△接（低速） 和 圖YY接（高速）
圖為雙速異步電動定子繞組的△接法，三相繞組的接線端子U1、V1、W1與電源線連接，U2、V2、W2三個接線端懸空，三相定子繞組接成△形。
圖為雙速異步電動機定子繞組的YY接法，接線端子U1、V1、W1連接在一起，U2、V2、W2三個接線端與電源線連接。
三相雙速異步電動機定子繞組接線圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2020-03-13
Tags：三相雙速,異步電動機,雙速電機
