通常220伏單相回路兩根線中的一根稱為"相線"或"火線"，而另一根線稱為"零線"或"地線"。

"火線"與"地線"的稱法，只是實用中的一種俗稱，特別是"地線"的稱法不確切。嚴格地說，應該是：如果該回路電源側（三相配電變壓器中性點）接地，則稱"零線"；若不接地，則應稱"中線"，以免與接地裝置中的"地線"相混。

當為三相線路時，除了三根相線外，還可從中性點引出一根導線，即中性點，從而構成三線四線制線路。這種線路中相線之間的電壓，稱為線電壓，相線與零線之間的電壓稱為相電壓。中性點是否接地，亦稱為中性點制度。中性點制度可以大致分為兩大類，即中性點接地系統與中性點絕緣系統。而按照國際電工委員會（IEC）的規定，將低壓配電系統分為IT、TT、TN三種，其中TN系統又分為TN——C、TN——S、TN——C——S三類。

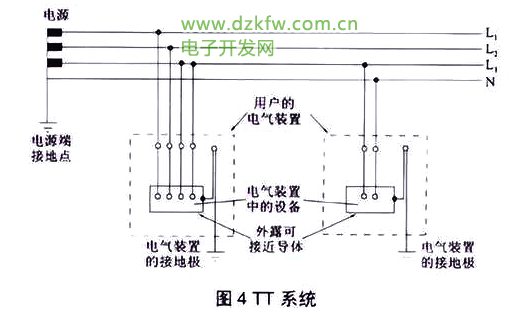

TT 方式供電系統是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統，也稱 TT 系統

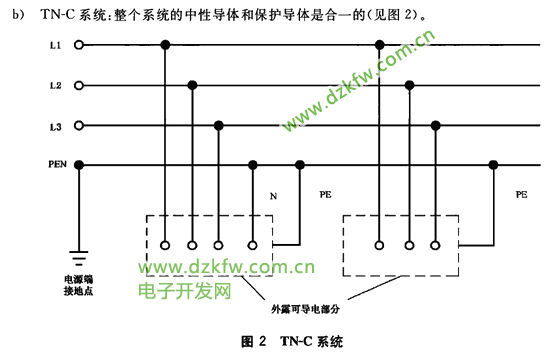

TN-C系統是用工作零線兼作保護線，可以稱作保護中性線，可用PEN表示

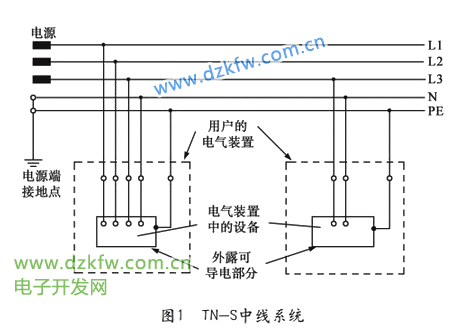

TN-S供電系統是把工作零線N和專用保護線PE嚴格分開的供電系統，TN-S 供電系統的特點如圖



由以上比較我們還可以得出電網中性點不同運行方式下的安全措施，即中性點的絕緣運行方式和中性點的直接接地運行方式。

中性點絕緣運行方式下應做到：

①所有用電設備都必須采用保護接地，而不允許采用保護接零；

②中性線的機械強度應與相線相同，中性線不允許斷開；

③中性線電流不應超過變壓器二次線圈額定電源的25%，三相負荷電流不應相差太大，以免影響三相電壓的平衡；

④杜絕中性線直接接地，低壓配電盤必須設置三相絕緣監察裝置，以便及時發現和排除低壓電網中的接地故障；

⑤配電變壓器二次側應加裝4只避雷器，以防止雷電過電壓。

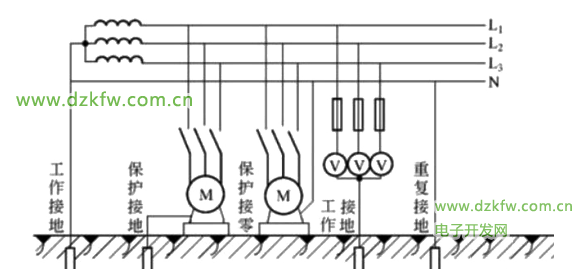

中性點直接接地運行方式下應做到：

①所有用電設備在正常情況下不帶電的金屬部分，都必須采用保護接零或保護接地；

②在三相四線制的同一低壓配電系統中，保護接零和保護接地不能混用，即一部分采用保護接零，而另一部分采用保護接地，但若在同一臺設備上同時采用保護接零和保護接地則是允許的，因為其安全效果更好；

③要求中性線必須重復接地，因為在中性線斷開的情況下，接零設備外殼上都帶有220V的對地電壓，這是絕不允許的。







中性線(零線)和地線的區別在工頻低壓電路中，簡單講他們結構和原理上的區別。

1. 結構的區別：

零線（N）：從變壓器中性點接地后引出主干線。

地線（PE）：從變壓器中性點接地后引出主干線，根據標準，每間隔20-30米重復接地。

2. 原理的區別：

零線（N）：主要應用于工作回路，零線所產生的電壓等于線阻乘以工作回路的電流。由于長距離的傳輸，零線產生的電壓就不可忽視，作為保護人身安全的措施就變得不可靠。

地線（PE）：不用于工作回路，只作為保護線。利用大地的絕對"0"電壓，當設備外殼發生漏電，電流會迅速流入大地，即使發生PE線有開路的情況，也會從附近的接地體流入大地。



其實地線不止保護接地一種，地線也是其中之一；地線是接地裝置的簡稱，地線又分為工作接地和安全性接地，其中安全性接地又可分為保護接地、防雷擊接地和防電磁輻射接地。

1. 工作接地：是用它完成回路使設備達到性能要求的接地線。如六、七十年代農村家家戶戶使用的廣播有一根地線，而且接地處要經常用水淋濕。工作接地是把金屬導體銅塊埋在土壤里，再把它的一點用導線引出地面，這就建成了接地系統，地線要求接地電阻≤4Ω。

2. 保護接地：為防止人們在使用家電及辦公等電子設備時發生觸電事故而采取的一種保護措施。家用電器和辦公設備的金屬外殼都設有接地線，如其絕緣損壞外殼帶電，則電流沿著安裝的接地線泄入大地，以達到安全的目的，否則會給人身安全造成危害。用電規程規定保護接地電阻應≤4Ω，而人體的電阻一般大于2000Ω，根據歐姆定律，絕緣損壞時通過人體的電流僅為總電流的1/500，從而起到保護作用。（電壓越高，人體電阻越小，也就是說，在大電壓的情況下，很有可能你成了地線，電流會從你的身體上瀉下）

3. 防雷擊接地：為防止在雷雨季節，高大建筑物，各類通信系統以及架于建筑物上的各種天線和其它一些設施被雷擊，需加裝避雷針，然后用導線將其引到安裝的防雷擊接地系統。

4. 防電磁輻射接地：在一些重要部門為防止電磁干擾，對電子設備加裝屏蔽網，安裝的屏蔽網要接入相應的接地系統，并要求接地電阻≤4Ω。
