1、掌握用與非門組成的簡單電路，并測試其邏輯功能。

　　2、掌握用基本邏輯門設計組合電路的方法。

　　二、實驗原理

　　數字電路按邏輯功能和電路結構的不同特點，可分為組合邏輯電路和時序邏輯電路兩大類。組合邏輯電路是根據給定的邏輯問題，設計出能實現邏輯功能的電路。用小規模集成電路實現組合邏輯電路，要求是使用的芯片最少，連線最少。一般設計步驟如下：

　　1、首先根據實際情況確定輸入變量、輸出變量的個數，列出邏輯真值表。

　　2、根據真值表，一般采用卡諾圖進行化簡，得出邏輯表達式。

　　3、如果已對器件類型有所規定或限制，則應將函數表達式變換成與器件類型相適應 的形式。

　　4、根據化簡或變換后的邏輯表達式，畫出邏輯電路。

　　5、根據邏輯電路圖，查找所用集成器件的管腳圖，將管腳號標在電路圖上，再接線 驗證。

　　三、實驗儀器及器件

　　數字實驗箱一臺，集成芯片74LS00一塊、74LS20三塊，導線若干。

　　四、實驗內容

　　1、用非與門實現異或門的邏輯功能

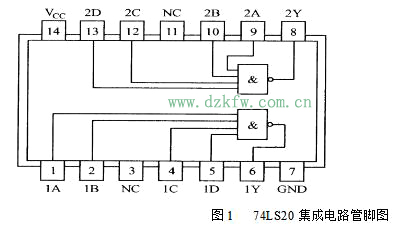

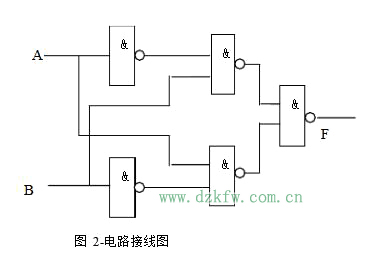

　�。�1） 用集成電路74LS00和74LS20（74LS20管腳見圖1所示），按圖2連接電路（自己設計接線腳標），A、B接輸入邏輯，F(xiàn)接輸出邏輯顯示，檢查無誤，然后開啟電源。

　�。�2）按表1的要求進行測量，將輸出端F的邏輯狀態填入表內

　�。�3） 由邏輯真值表，寫出該電路的邏輯表達式

　　2、用與非門組成“三路表決器”

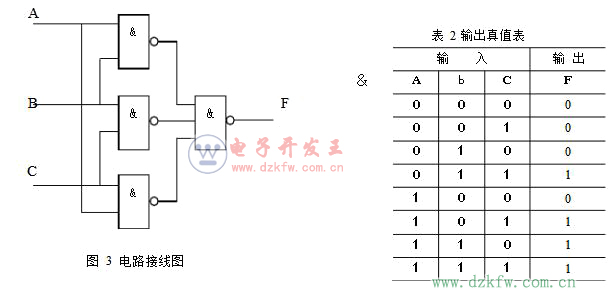

　�。�1）用74LS00和74LS20組成三路表決器，按圖3連接電路（自己設計接線腳標），A，B，C接輸入邏輯，F(xiàn)接輸出邏輯顯示，檢查無誤，然后開啟電源。

　　（2）按表2的要求進行測量，將輸出端F的邏輯狀態填入表內。

　　3、設計一個“四路表決器”邏輯電路并測試

　　設計一個四變量的多路表決器。當輸入變量A、B、C、D有三個或三個以上為1時，輸出F為1；否則輸出F為0。

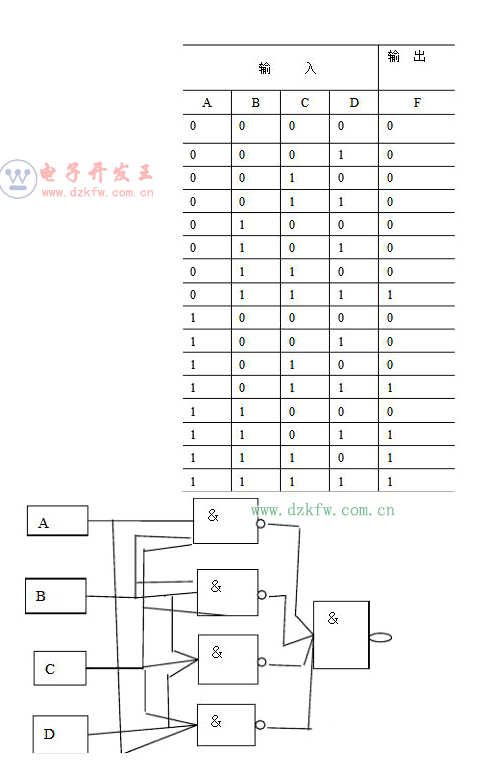

　�。�1）根據設計要求列出表3四人表決器真值表。

　�。�2）用卡諾圖化簡邏輯函數，寫出邏輯表達，F(xiàn)=

　�。�3）用74LS20與非門實現“四人表決器”，畫出實驗電路，標出接線腳并測試，驗證所列真值表。

　　4、設計型題目：

　　試用兩片74LS00，設計一個輸血——受血判別電路，當輸血者和受血者的血型符合下列規則時，配型成功，受血者可接受輸血者提供的血液。

　　（1）A 型血可以輸給A 或AB 型血的人；

　�。�2）B 型血可以輸給B 或AB 型血的人；

　�。�3）AB 型血只可以輸給AB 型血的人；

　　（4）O 型血可以輸給A、B、AB、O 型血的人。

　　提示：AB代表輸血者血型；CD代表受血者血型。00為o型血，01為A型血；10為B型血，11為AB型血，F(xiàn)為1可相互輸血，為0不可相互輸血。先列出真值表畫出卡諾圖寫出最簡與非式，并畫出邏輯電路圖。

　　用卡諾圖化簡邏輯函數，寫出邏輯表達：
