在使用伏安法來測量電阻時，注意量程的選擇，過大或過小均會影響測量結果的準確性，無論是測量電阻兩端電壓，還是測量電源電功率，盡量選擇量程較小的滑動變阻器。

伏安法測電阻量程選擇

1、測量電阻兩端電壓

在用伏安法測電阻時，電壓表測出的結果為電阻兩端的電壓，并不是電源兩端電壓，無論電源由幾節電池組成，均可以通過滑動變阻器的調節作用，將待測電阻兩端的電壓調節到3V以下。

實驗：接通電路前，是否先把滑動變阻調節到使測量電路兩端電壓最小的位置?

即使選用量程較小，也不用擔心電壓表被燒毀。

測量電阻在常溫下的阻值，盡量讓待測電阻工作在較低電壓下，當電壓過大時，溫度明顯升高，電阻阻值會出現明顯變化。

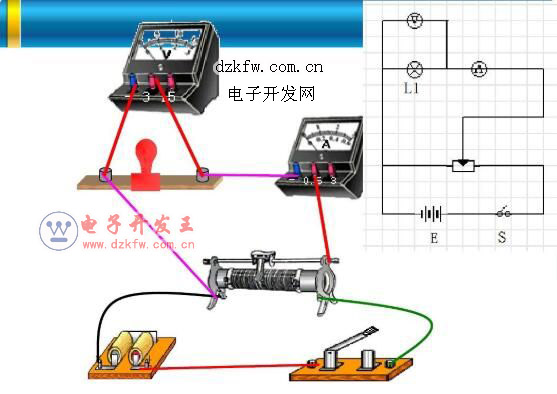

參考圖：伏安法測量電阻

2、測量電源電功率

測電源電功率時，測量目標為電源兩端電壓和電路中的總電流。

如果電源電壓為3.8V，只能選擇0-15V的量程；如果用3V量程，實際電壓已超過量程，電壓表可能被損壞。

采用“伏安法”測電阻時，需要用電壓表和電流表分別多次測量出待測電阻兩端的電壓和通過待測電阻的電流，再根據公式R=U/I分別計算每次實驗的電阻值。

在實驗過程中，需要多次通過調節滑動變阻器的滑片，以改變電壓表和電流表的示數。

（1）在調節滑動變阻器的滑片改變電壓表和電流表的示數時，如果滑動變阻器的量程比較大，那么滑動變阻器的電阻絲單位長度上的電阻就比較大，即便只輕微調節滑動變阻器的滑片，也會造成電壓表和電流表的示數的較大變化，難以準確控制電壓表和電流表示數，不便于實驗操作。

（2）在調節滑動變阻器的滑片改變電壓表和電流表的示數時，如果滑動變阻器的量程比較大，那么滑動變阻器上分壓就會比較大，并且通過滑動變阻器的電流比較小，進而造成待測電阻分壓比較小，通過待測電阻的電流也比較小，從而使電壓表和電流表的示數都不明顯，不便于讀數與計算電阻值。

因此，第一條為便于精準控制電壓表和電流表示數，第二條為使電壓表和電流表示數較明顯、便于讀數和計算電阻值，在用“伏安法”測電阻的實驗中，盡量選擇量程較小的滑動變阻器。

以上就是伏安法測電阻時量程的選擇要求，以及伏安法測量電阻時的注意事項，希望對大家有所幫助。
