會員注冊| 函數的表現形式和實際的邏輯電路之間有著對應的關系，而實際邏輯電路大量使用 “ 與非 | |||||
| ” 門、 “ 或非 ” 門、 “ 與或非 ” 門等。 | |||||
| 第一步 求出函數的最簡 “ 與 — 或 ” 表達式。 | |||||
| 第二步 將其變換成 “ 與非 — 與非 ” 表達式。 | |||||
| 第三步 畫出函數表達式對應的邏輯電路圖。 | |||||
| 例：用 “ 與非 ” 門實現邏輯函數 | |||||
| F(A,B,C,D)=ABC+ABC+BCD+BC | |||||

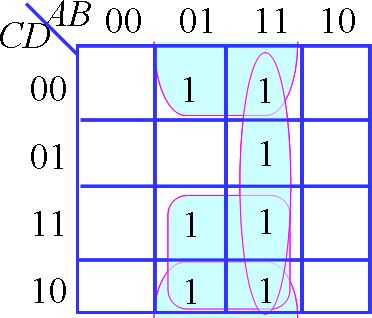

| 解： | 第一步： |
| |||
 | |||||
 | |||||
| 第二步： | |||||
 | |||||

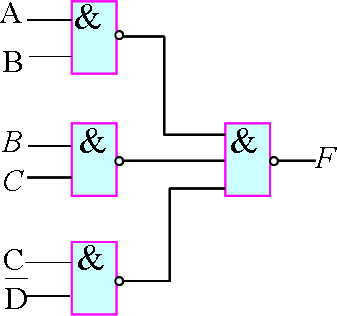

| 第三步： | |||||

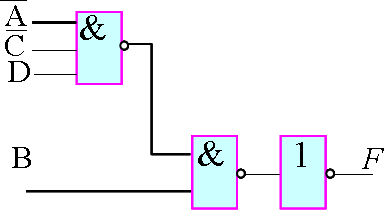

| 該電路是一個兩級 “ 與非 ” 電路 | |||||
 | |||||
| 如不限制級數，該電路可進一步簡化。 | |||||
 | |||||
 | |||||
用與非門實現邏輯函數
