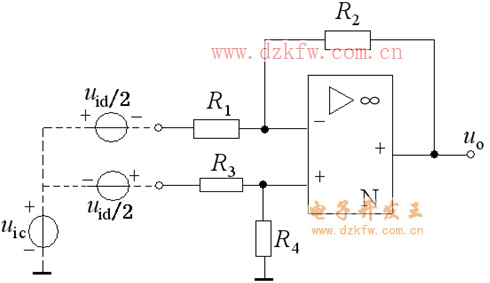

會員注冊電路的共模抑制比不僅取決于電阻的匹配精度，還取決于運算放大器的共模抑制比、開環增益和輸入阻抗等參數，甚至電路的分布參數也會影響電路的共模抑制比。基本差動放大器

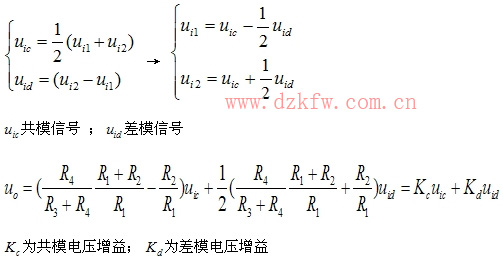

共模抑制比CMRR為
，此時
，可得
工程上為了減少器件品種和提高工藝性，常常使
此時
，即電路只對差模信號進行放大實際上，電路的共模抑制比不僅取決于電阻的匹配精度，還取決于運算放大器的共模抑制比、開環增益和輸入阻抗等參數，甚至電路的分布參數也會影響電路的共模抑制比。這種差動放大電路結構簡單，但輸入電阻較低，增益調節困難，使其應用受到很大限制。
Tags：減法運算,減法運算電路
