01編程軟件的界面

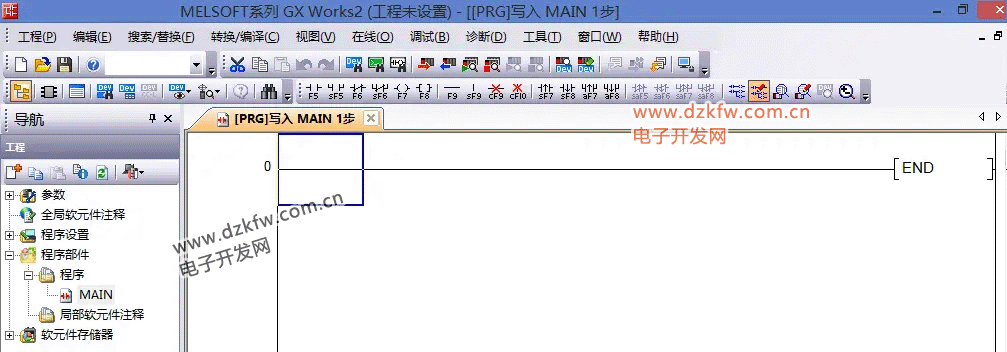

在編程軟件的界面中，首先第一行是標題欄。第二行有工程、編輯、搜索、替換、轉換、編譯 、視圖、在線、調試、診斷、工具、窗口、幫助、這一欄是菜單欄。那么第三行和第四行這個是屬于工具欄。那在我們左邊這個區屬于功能區。在右邊這一塊區域是程序區是我們編寫程序的地方。

02新建工程

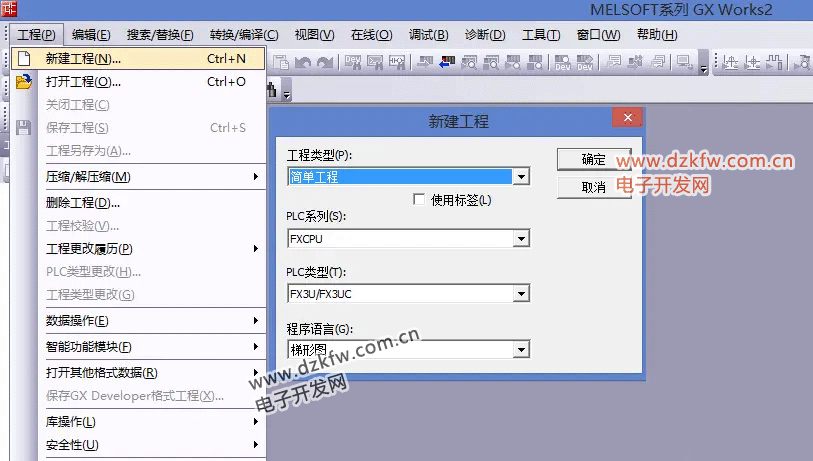

新建工程，在我們菜單欄里面最左邊有一個工程按鈕，我們把這個工程按鈕點開，點開之后，第一項有一個新建工程，我們點開新建工程，就會彈出來一個對話框新建工程。首先我們選工程類型選擇簡單工程，使用標簽不做選擇，PLC系列我們選FXCPU ， PLC類型我們選FX3U FX3UC ，程序語言我們選梯形圖 ，選完之后我們在這里點確認就可以了，然后確認之后我們就可以在這個編輯區編寫程序。

03工程的保存

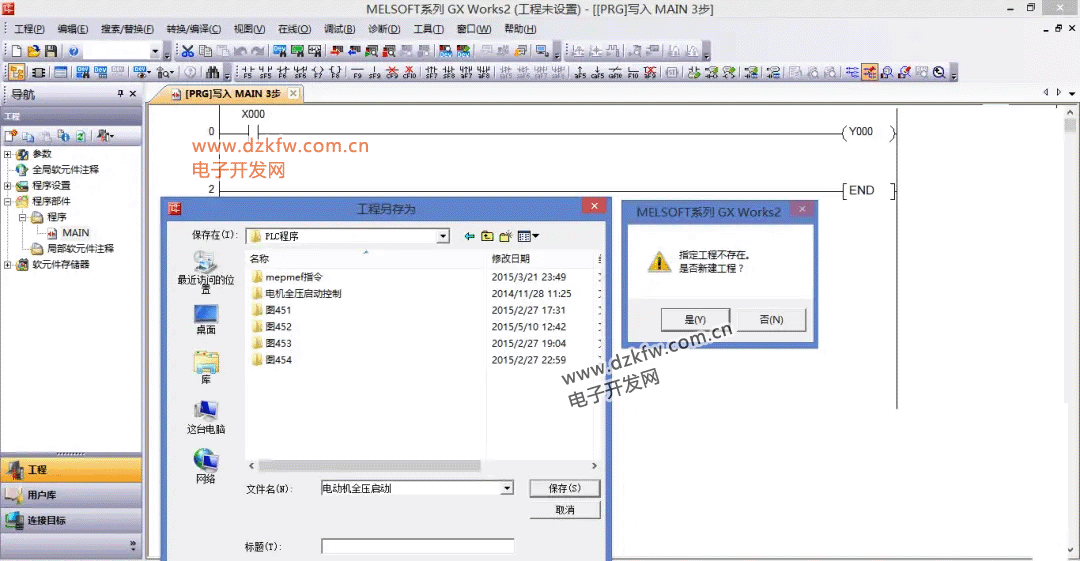

工程的保存，首先我們在菜單欄左邊有一個工程按鈕，我們把工程按鈕點開，選擇工程另存為，就會彈出來如圖所示的一個對話框，就是工程另存為對話框，這里我們選擇我們程序所要存的哪個盤，比如說要保存在i盤，那我們就要在這里選擇i盤，在i盤里面我們是保在哪個文件夾，那么目前來說這個編輯區編了一個點動程序，所以我們把這個文件名要改成點動控制程序，然后我們點擊保存，就將我們編寫的這個點動程序保存到i盤。
