MODBUS通信網絡如果是RS-485通信，則可使用1臺主站控制32站從站，如果是RS-232C通信，則可使用1臺主站控制1站從站。
(1)可使用1臺MODBUS主站控制32站從站。
(2)對應主站功能和從站功能。
(3) 對應RTU模式和ASCII模式。(僅FX3U/FX3UC可編程控制器對應ASCII模式)
(4)每1臺可編程控制器可將1通道使用在MODBUS通信上。(可使用MODBUS主站或MODBUS從站中的任意一種)
(5)對應最大115.2kbps的傳送速度。
(6) 在MODBUS主站中，使用MODBUS通信專用順控指令。

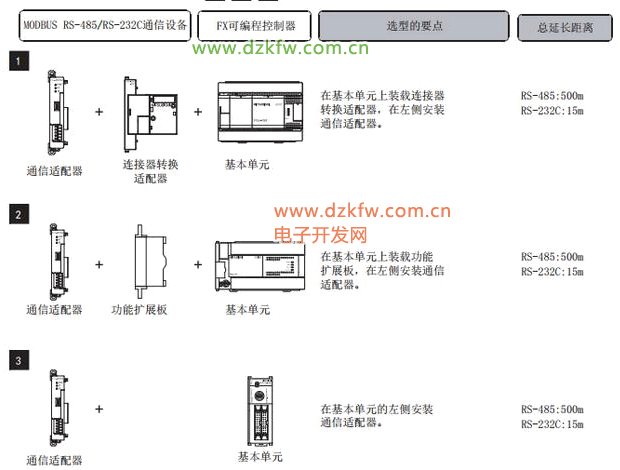

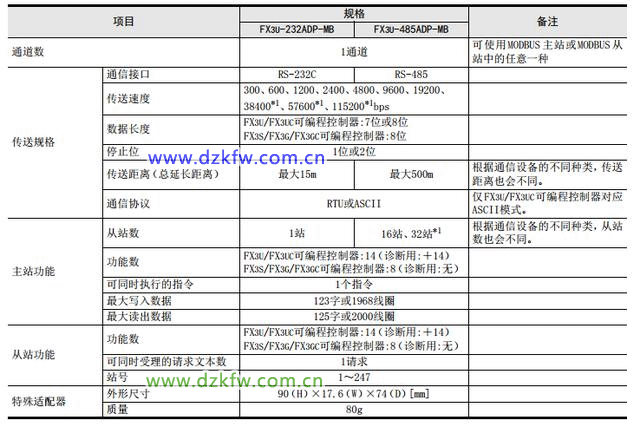

MODBUS通信根據與可編程控制器連接的特殊適配器(FX3U-232ADP-MB或FX3U-485ADP-MB)的下列規格執行

三菱PLC的modbus通訊_三菱FX3U PLC利用RS指令實現Modbus RTU通信m.www84811.com/Article/MITSUBISHI/9895.html





在MODBUS通信設定中，使用特殊輔助繼電器M8411。使用將LD M8411作為接點的MOV指令，在特殊數據寄存器中設定通信參數。

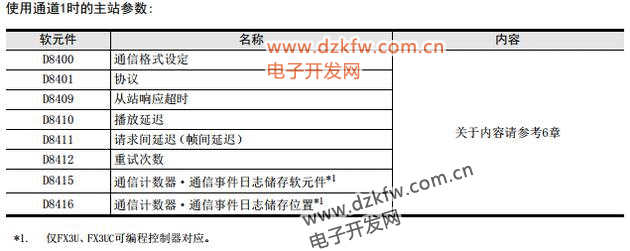

MODBUS通信的通信參數可通過以下程序設定

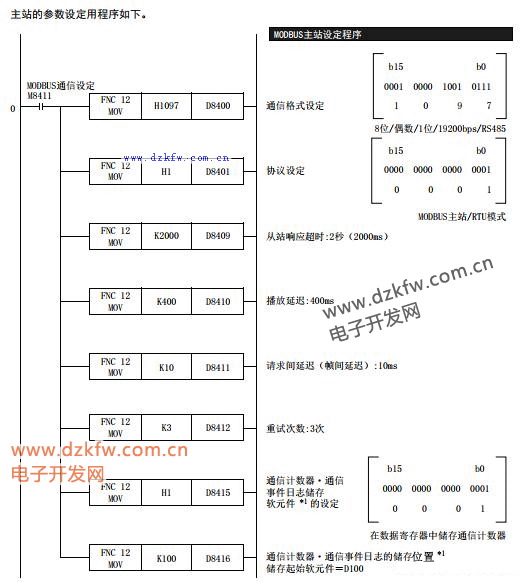

主站程序設定

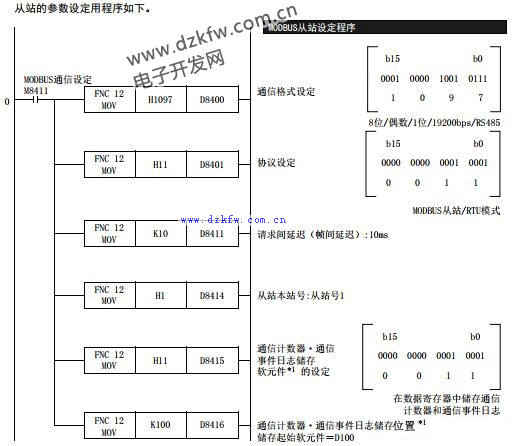

從站程序設定

1. 通信參數的時機使用順控程序設定MODBUS通信參數時，將可編程控制器的電源OFF→ON后，參數會變得有效。

2. N:N網絡和MODBUS通信將N:N網絡和MODBUS通信設定在相同通道中時，N:N網絡會動作，但MODBUS通信設定會被忽略。此時對可編程控制器的該通道，“因其他通信占有通信端口”出錯信息(D8402/D8422中出錯代碼#203)會被儲存。

3.關于MODBUS通信出錯和出錯軟元件的詳細內容，請參考12章3. 使用MODBUS通信參數設定標志位(M8411)時MODBUS 通信參數設定標志位(M8411)是MODBUS通信設定專用的特殊輔助繼電器。請勿使用程序或外部設備對M8411進行ON/OFF。在M8411之前或者M(jìn)8411和MOV指令之間，請勿使用線圈或接點。如果在M8411的前后使用線圈或接點，則MODBUS通信參數會變得無效，MODBUS通信也會無效�！癓D M8411”使用了2次以上時，僅最后的“LD M8411”中所設定的MODBUS通信參數有效。除此之外設定的MODBUS通信參數無效。

4.因此推薦只使用1次“LD M8411”。4. MODBUS通信設定的語法請全部用MOV指令和常數(K或H)設定MODBUS通信參數。如果在通信設定中使用非常數或間接指定，則MODBUS通信參數會變得無效，MODBUS通信也會無效。
