環保行業的數采儀應用廣泛，主要以廣州博控、北京萬維盈創的數采儀為多，數采儀主要是將數據傳輸?shù)江h(huán)保政府監管平臺，為了使得自動化系統的數據與環保平臺一致，故而我們采用與數采儀通訊的方式，獲取水質數據。本項目是通過西門子S7-200 smart與博控的K37A進行數據通訊。

二、基本配置

    將PLC的串口接入環保數采儀的通訊口，數采儀需要作以下的配置：

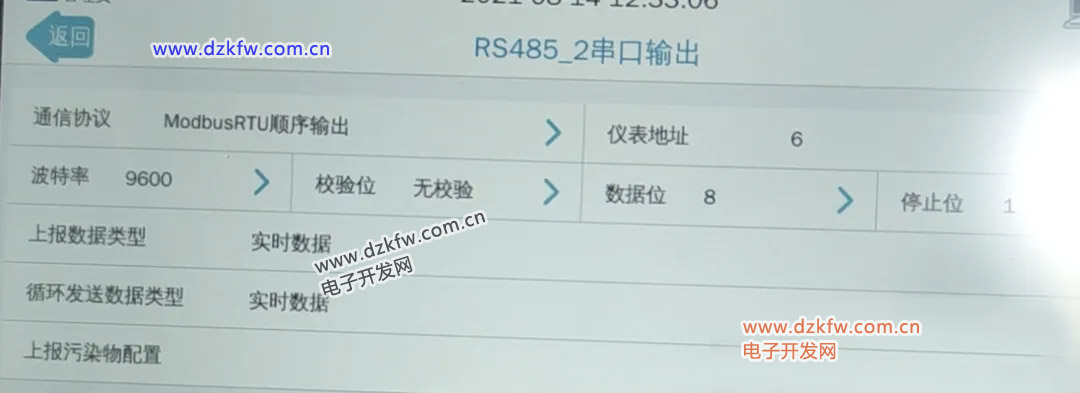

2.1 通訊參數配置

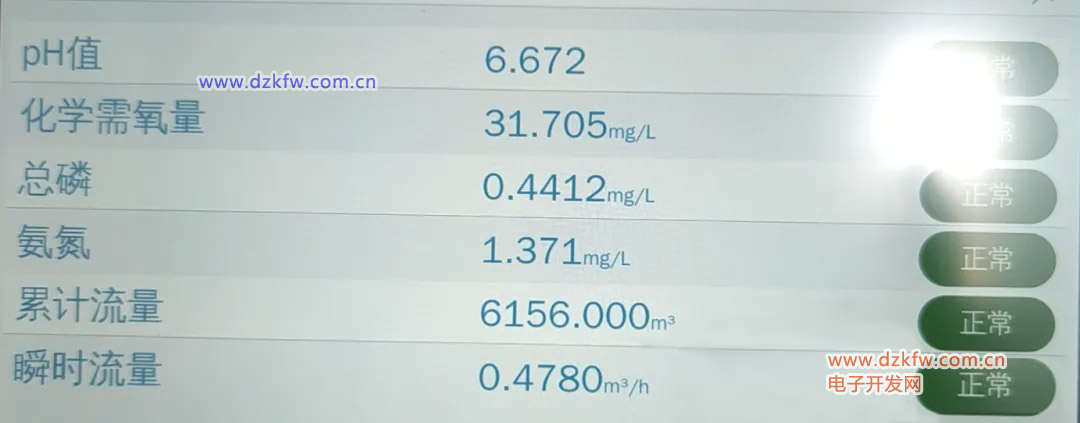

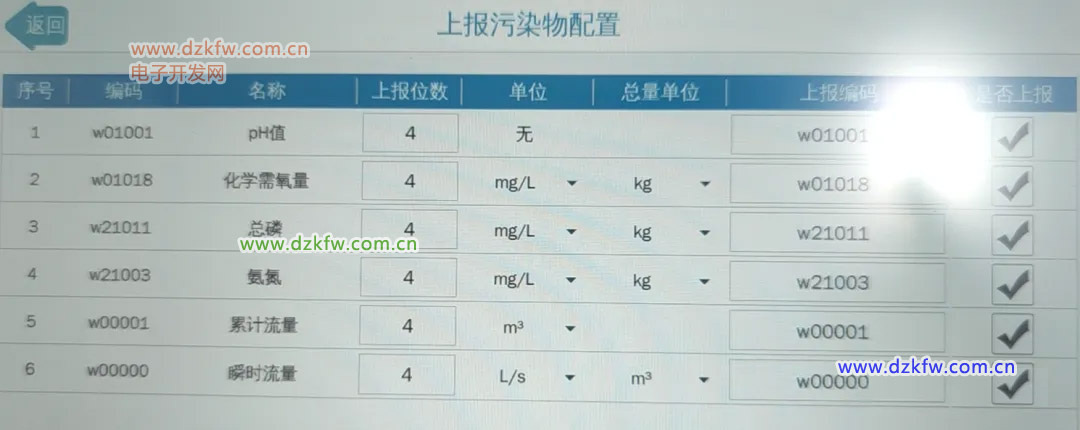

2.2 污染物配置

三、PLC程序設計

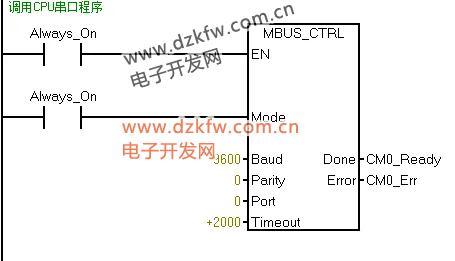

3.1 調用MODBUS通訊庫

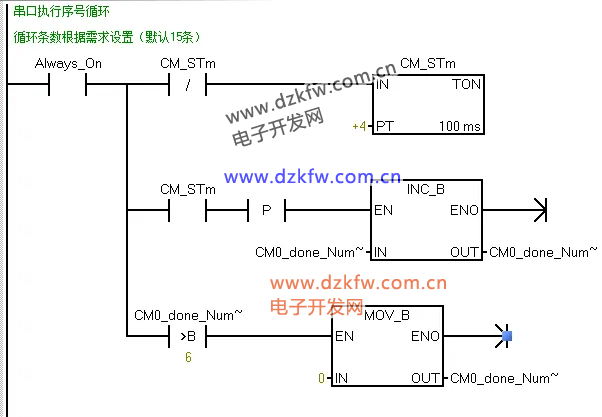

3.2 串口循環計數器

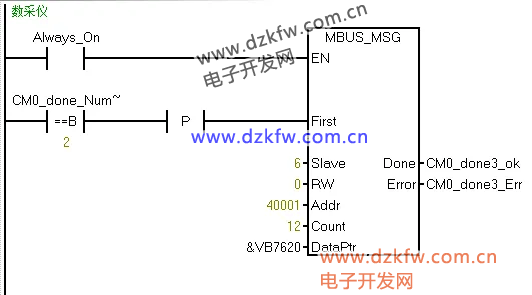

3.3 數采儀采集

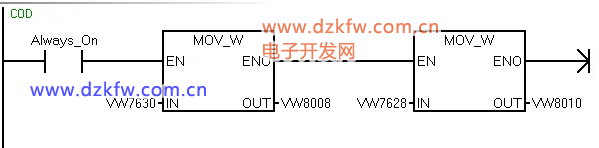

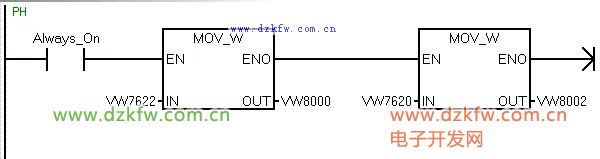

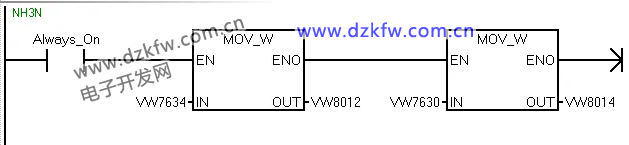

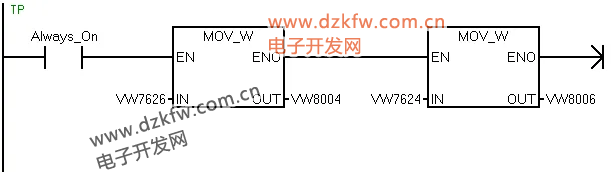

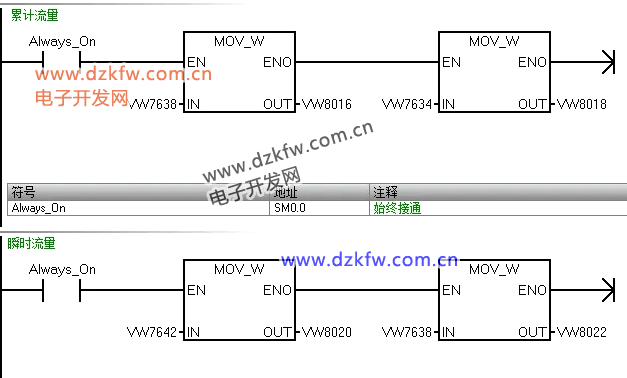

3.4 數據高低位交換程序

3.5 數據轉換

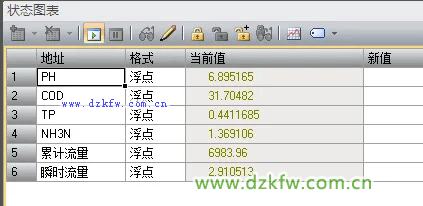

3.6 數據監控

四、結論

    （1）數采儀選擇一定要選擇MODBUS RTU 順序輸出，設置好儀表的通訊ID，通訊波特率，數據校驗方式等。

    （2）PLC程序設計時，需要注意通訊參數的一致性。

    （3）數據的傳輸方式，高低位要交換。

    （4）初次調試的時候，出現了選擇通訊協議不正確，接線不正常，造成數據采集不到，檢查原因后，更改。

    （5）因受串口通訊的限制，距離遠后，因干擾，造成數據丟包的情況發生，后來采取了專用的RS485電纜，降低波特率的方式，順利采集到了數據。
