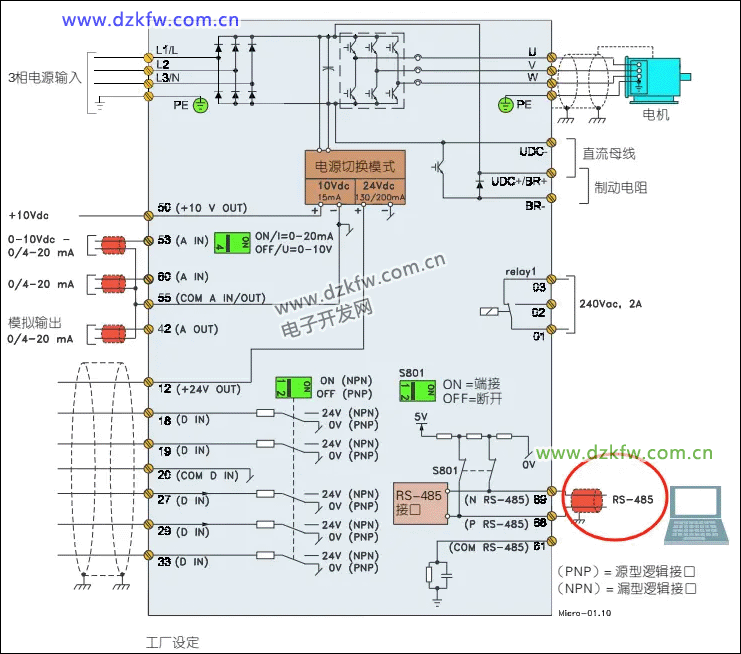

一、變頻器接線圖：

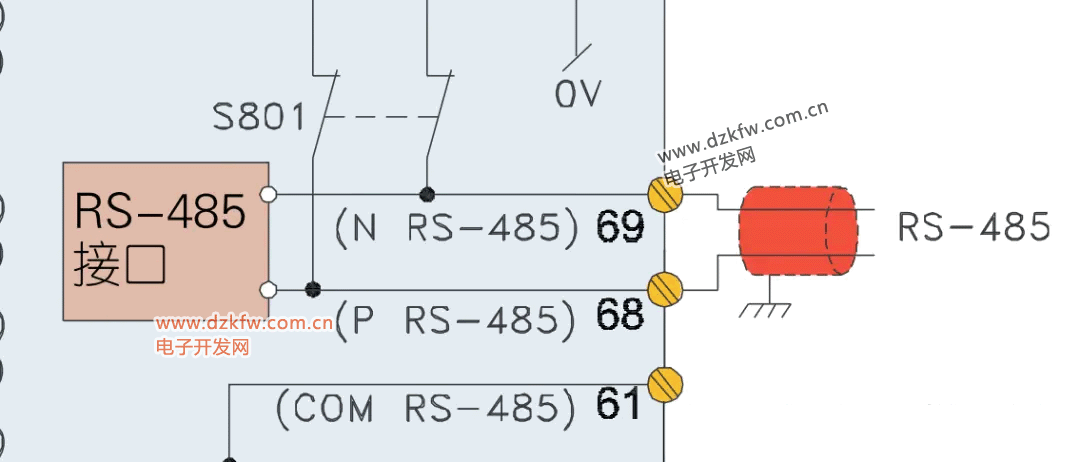

接變頻器的68/69為RS485端口。

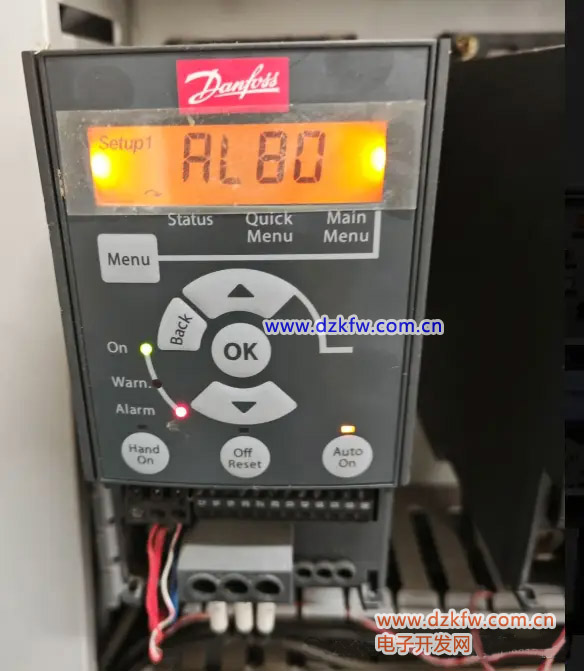

二、變頻器故障

故障代碼：80

故障現象：變頻器初始化

故障原因：所有參數的設置被初始化為默認設置

按一下off/reset復位即可。

三、變頻器參數設置

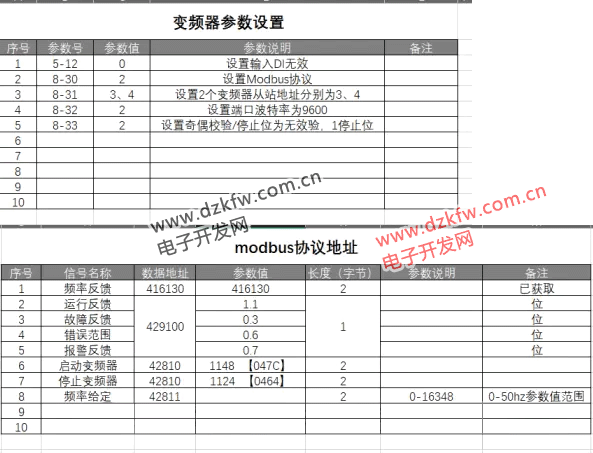

需要設置的幾個參數：

8-30： 啟用modbus 協議

8-31:   設置從站設備的ID。

8-32：設置波特率

8-33：設置奇偶校驗位/停止位。

關于變頻器的地址，參考上圖，大家可以測試一個頻率反饋416150

四、設計PLC程序

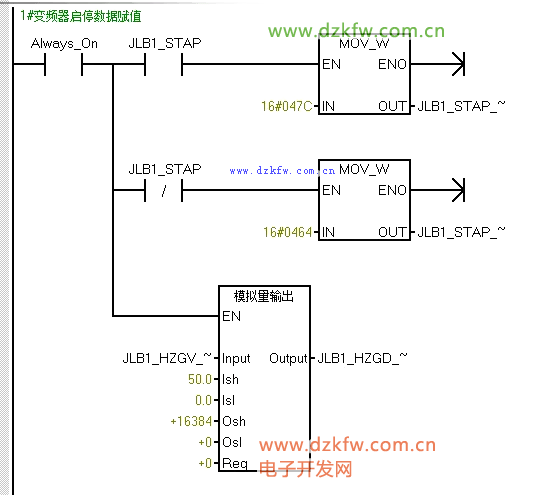

1、變頻器的參數賦值

2、MODBUS通訊程序

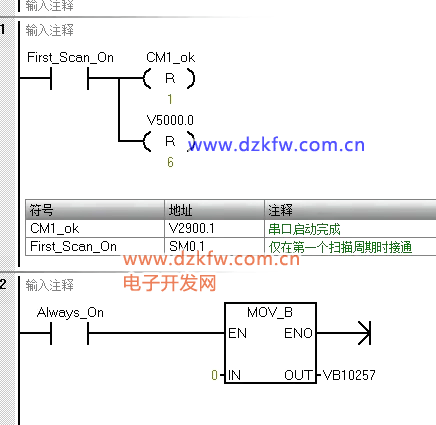

初始化復位所有標準位和強制輪詢超時跳過程序。

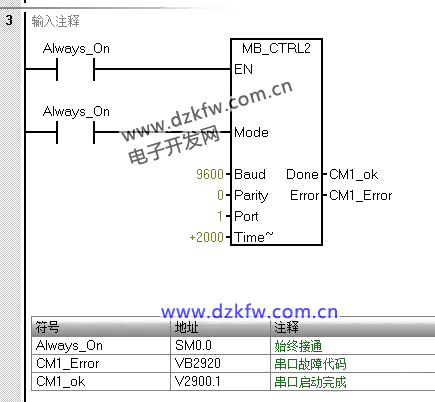

調用modbus通訊控制程序

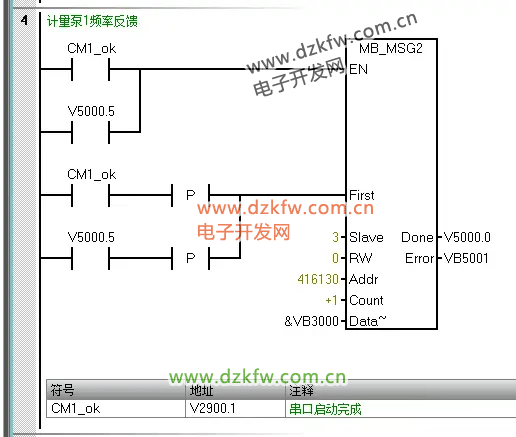

1#變頻器頻率反饋讀。

變頻器頻率處理及狀態處理。

1#變頻器啟停

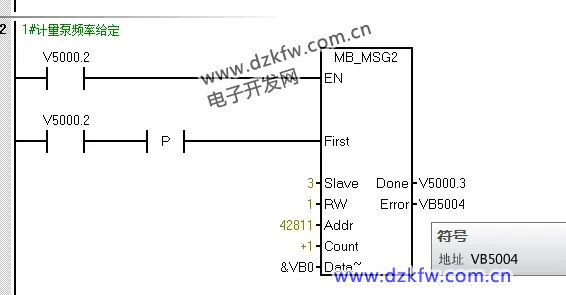

1#變頻器頻率給定

2#變頻器程序與1#變頻器程序相同。
