S7-200 Smart作為西門子替代S7-200的新控制器，其優點是本地具備了串行通訊接口和以太網接口，可以實現常規儀表的MODBUS通訊，也可以對上位機進行以太網通訊或者連接profinet IO設備。

    對于水處理的超聲波流量計，一般我們采用通訊的方式獲取數據，一則保障數據的一致性，二則是便于采集累計流量。

  本次介紹與超聲波流量計通訊的程序設計。

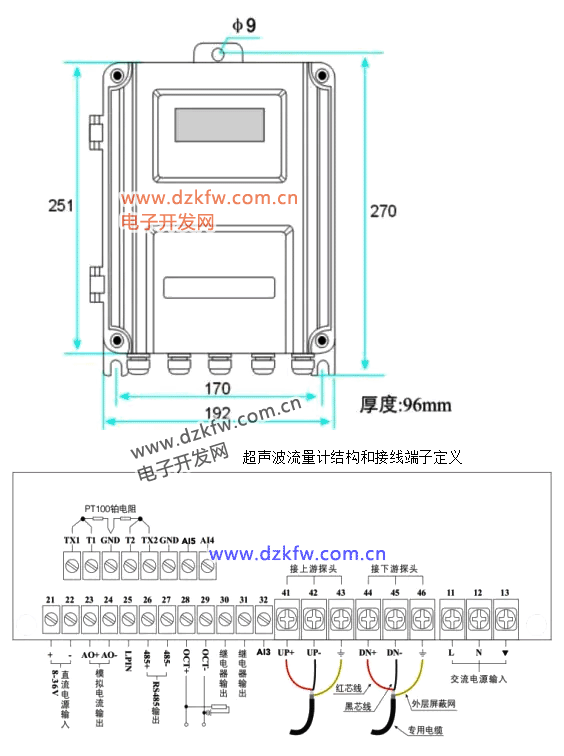

  1、流量計

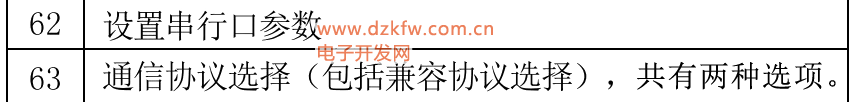

設置地址，串行口參數，選擇協議等。

2、PLC程序設計

（1）調用庫文件（本次采用的SB CM01擴展卡）

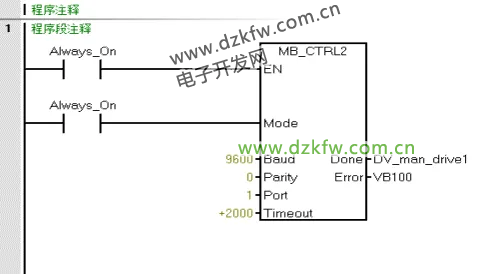

（2）通訊控制設置

波特率9600，無校驗，端口1,。

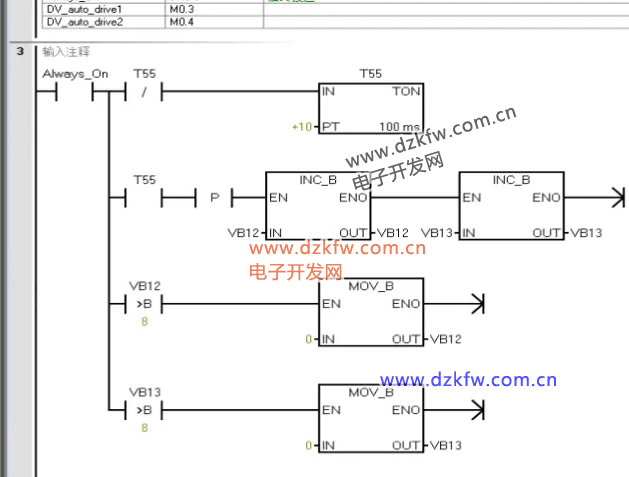

（3）輪詢計數設計

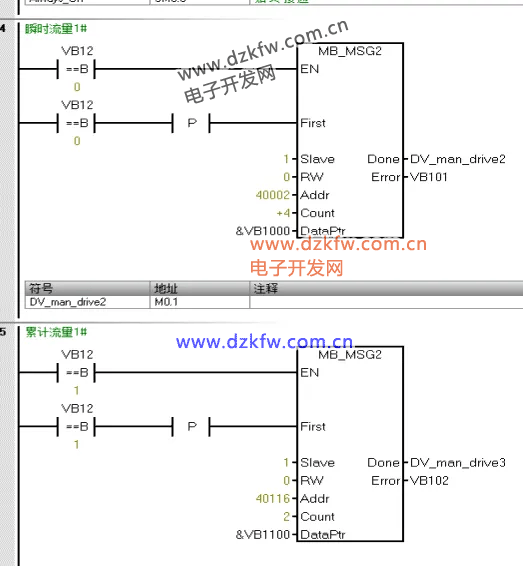

（4）讀數據程序

瞬時流量的地址是40002，正向累計流量地址是40116，分別存放在VB1000開始的地址和VB1100開始的地址內。

（5）累計流量數據高低位轉換

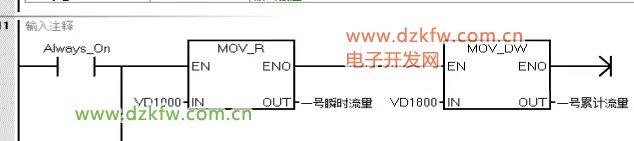

（6）數據傳輸

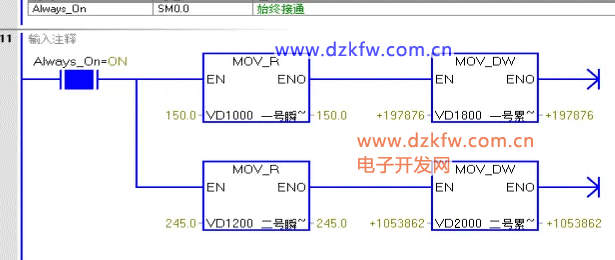

3、測試數據
