會員注冊按一下按鈕,電磁閥延時2~6秒斷開.
VR1 最好用1.6M的. 我只有1.6M的。電路圖如下：
電路搞復雜了，其實Q2 、Q3 可以去掉。重新畫了一下，簡化電路圖如下
延時電路使用NE555， 延時調節電位器使用1.6M 的。
電路可以加簡化如下：

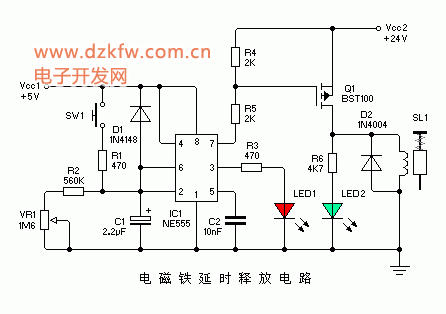

NE555電磁鐵延時釋放電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2024/3/28
Tags：電磁鐵,延時,釋放電路,NE555
