十進制計數器套件（重慶市2016年普通高校單招試題）

       本套件可用于職業院校技能訓練、技能考察、高職單招訓練。也可以用于學校教學或電子愛好者自學電子技術裝配使用。

供電電壓：3-5V直流電壓

板子尺寸：4.2*5.2cm

按鍵功能：復位功能，按鍵按下數字從0開始

試題下載地址：http://pan.baidu.com/s/1jIbv8Om

 一、基本任務

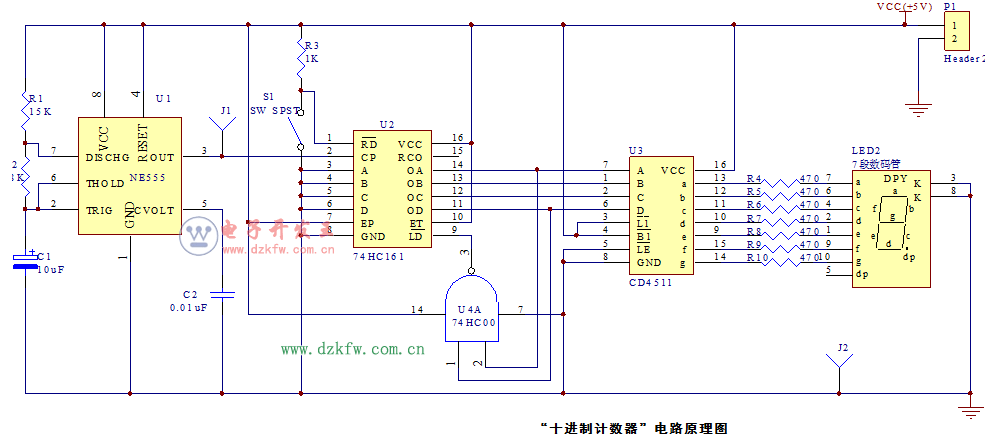

下圖為“十進制計數器”的電路原理圖。當按下開始按鍵S1計數器清零，數碼管將顯示0，
松開后計數器計數，數碼管逐漸加1直至9，然后再從0 – 9循環。
請根據提供的器材及元器件清單進行焊接與測試，實現該電路的基本功能，滿足相應的技術指標，并完成技能要求中相關的內容。電路原理圖如圖所示。
