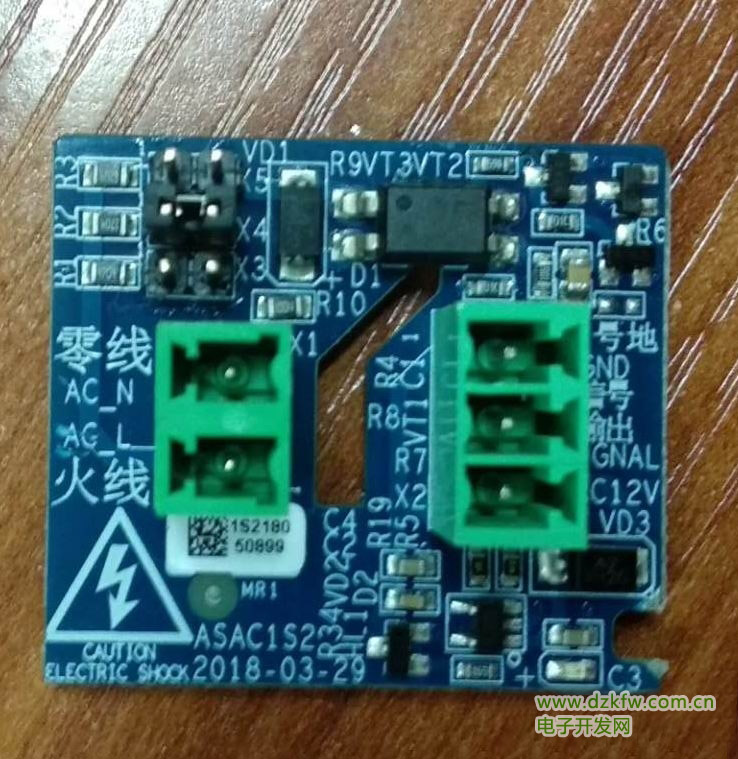

回收幾個某中字頭企業做的AC 220V 通斷檢測器，輸入AC220V，供電DC12V，輸出0V 或12V 高低電平。實物如下：

注：圖片中輸入部分有3個2p排針跳線，是交流檔位（110V，220V，380V）選擇。
光耦輸出端4個電阻（阻值見圖）、1個電容（容量未知，看體積應該是uf級）、3個三極管（兩個PNP，絲印W1A；另一個未知，萬用表測be腳正反都有0.6V）。

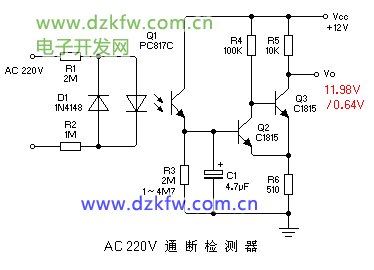

搭了個電路測試一下：



 AC 220V 通斷檢測器電路
兩只三極管組成施密特觸發器電路，當有AC 220V 輸入時，監測輸出端輸出高電平，沒有交流輸入時輸出低電平。

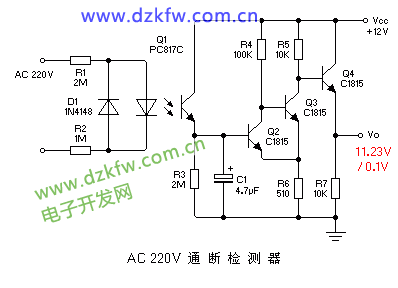

如果需要較大的輸出電流，可以增加一級三極管緩沖：
