有人需要一個短暫按下按鈕開關開機，再次按下3 ~ 5秒開關后關機的單鍵電子開關電路。

電路如下：


如果用電池組或電瓶供電，就希望電子開關本身的功耗小一些。

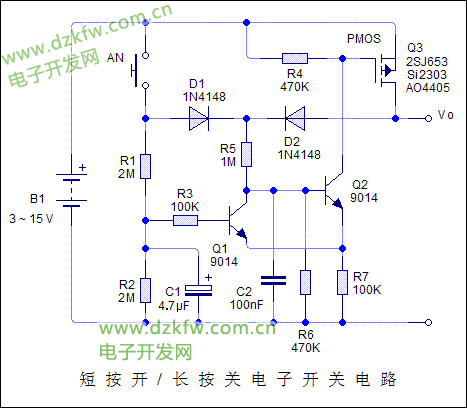

下面的電路開機狀態工作電流很小，關機狀態幾乎不耗電：


使用PMOS場管作為開關管，可以輸出大電流。

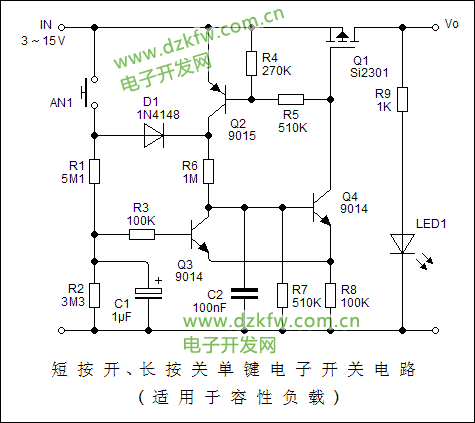

如果開關的負載有濾波電容，上面的電路需要改一下：


短按開，長按關單鍵電子開關電路

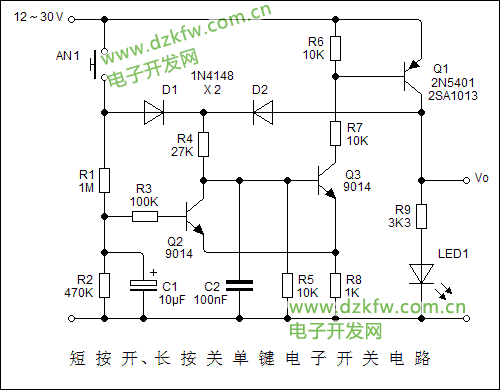

用于較高工作電壓的開關電路：

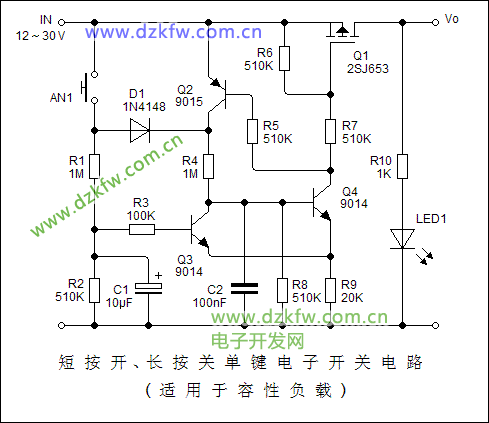

高電壓使用場管的開關電路：


短按開，長按關單鍵電子開關電路(適用于容性負載）

減小C1 的體積，也就是減小它的容量，可以增大R1 的阻值。

比如說R1用5.1M的電阻，C1就可以減小至2.2uF左右。根據工作電壓的不同，C1 上并接的電阻也要相應調整。
