負載電流5A到20A；
磷酸鐵鋰使用電壓范圍是 2V ~ 3.7V ；
低壓提示 一般在2.5V 。

要求：電池電壓低于2.5V后，發光二極管閃爍告警，電壓低至2V后自動關閉電子開關。

由于負載電流較大，所以需要使用低導通電壓、低導通電阻的大功率NMOS場管，經過挑選，感覺IRF7831比較合適，但要想得到較低的導通電阻，仍然需要較高的GS結驅動電壓。

想了下，畫了個自帶升壓的電路圖：

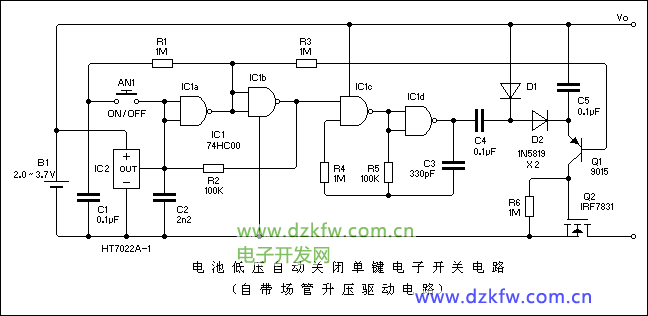

電池低電壓自動關閉單鍵電子開關電路（自帶場效應管升壓驅動電路）

上面這個電路使用HT7022A-1檢測電池電壓，低于2.2V后自動關閉電子開關。

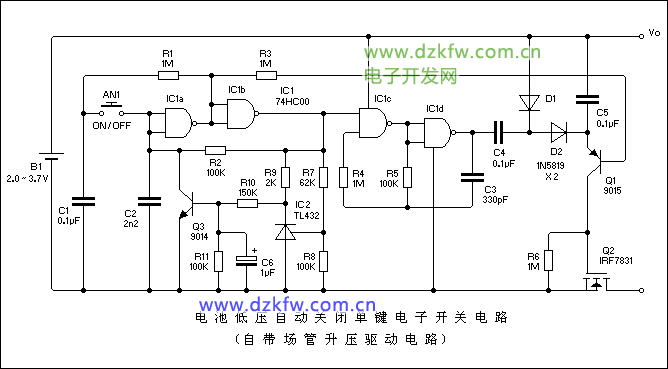

也可以用TL432做電池低電壓檢測，下面的電路可以自己設定低電壓動作值，圖中數值是2V自動關閉：


電池低壓自動關閉單鍵電子開關電路（自帶場管升壓驅動電路）

低電壓閃爍告警電路：

低電壓閃爍告警電路

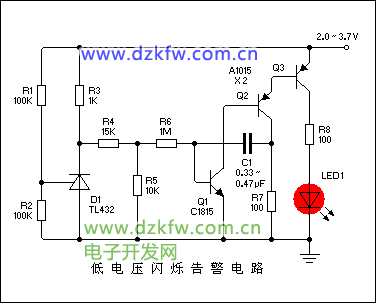

使用三極管做低電壓檢測精度和溫度穩定性不高，如果要求較高的精度，可以用TL432做低電壓檢測：

低電壓閃爍告警電路
