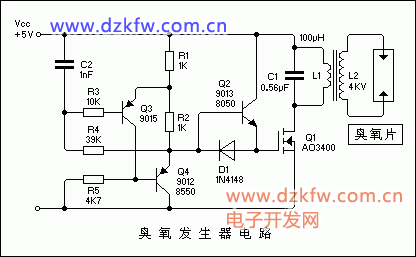

想做一個臭氧發生器，驅動管使用AO3400，振蕩頻率大約20KHz，輸出功率小于2W。 剛才想了想，畫了張圖，你試驗一下吧。

介質阻擋放電法。通過高壓電場在氣體中產生電暈，電暈中的自由高能電子離解氧氣分子，形成臭氧。

前級電路是我原來試驗過的，振蕩頻率大概在20KHz，由于零件的參數誤差，可能頻率不在你要求的范圍內。
如果頻率不符合要求，可以調整R4大小改變振蕩頻率。

后面的升壓變壓器就用你現在使用的吧 。

Q4、D1、Q2是場管驅動電路，Q2的發射極輸出占空比大約50% 的方波。
如果占空比不合適，可以通過調節R3大小調整。

附：

臭氧片知識：
電擊工藝
臭氧片工藝:采用絲網厚膜印刷以及高溫燒結鎳電極工藝，具有電極工作穩定，臭氧發生量大，抗潮濕、抗氧化、電極不易脫落、啟動時間短、功耗小，使用壽命長（可達3000~6000小時）等。

臭氧產生的原理
臭氧的產生原理主要有以下幾種：

1. 紫外照射法。這是自然界中臭氧層形成的主要機制，紫外線照射氧氣(O2)，使氧分子離解成氧原子，這些氧原子隨后與氧氣結合形成臭氧。
2. 電化學法。在電力作用下，大氣中的氧氣發生反應，形成臭氧。
3. 放射化學法。使用放射源離解氧分子產生臭氧。
4. 介質阻擋放電法。通過高壓電場在氣體中產生電暈，電暈中的自由高能電子離解氧氣分子，形成臭氧。
5. 光化學反應。在陽光照射下，氮氧化物(NOx)和揮發性有機物(VOCs)發生光化學反應產生臭氧。
