會員注冊 【例】分別利用plc梯形圖與指令表，在西門子S7-200與S7-300/400PLC編制滿足如下控制要求的數據比較程序：
①當輸入I2.0為“1”時（上升沿），比較IW10與MW20的大小；
②如果IW10 - MW20，標志Ml0.0為“l(fā)”；IW10>MW20，Ml0.1為“1”；IW10<MW20，M10.2為“1”；
③要求M10.O～M10.2的狀態在I2.0為“0”后仍然能夠保持。

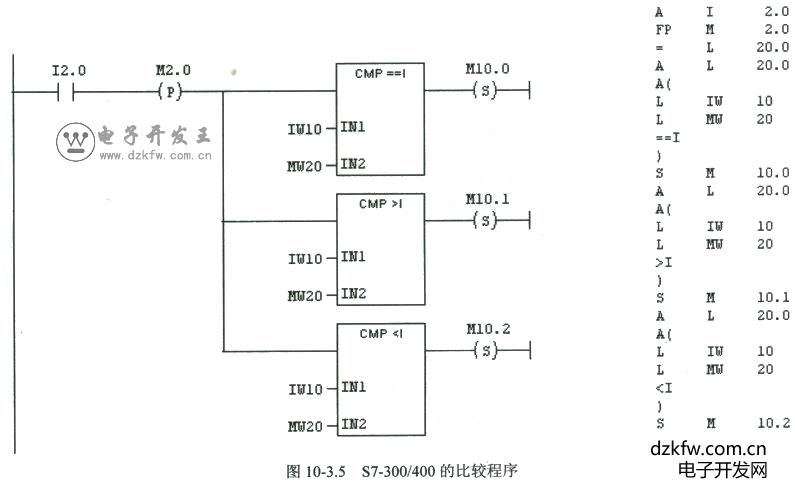

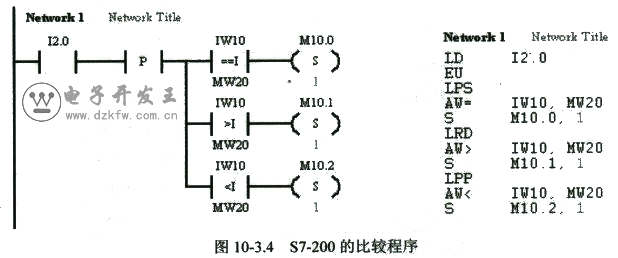

根據要求設計的梯形圖與指令表程序分別如圖10-3.4 (S7-200)、圖10-3.5 (S7-300/400)所示。
