plc定時范圍擴展電路梯形圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-6-7
    三菱FX2N系列plc定時器的最長定時時間為3276.7s,如果需要更長的定時時間,可以采用以下方法以獲得較長延時時間
1、

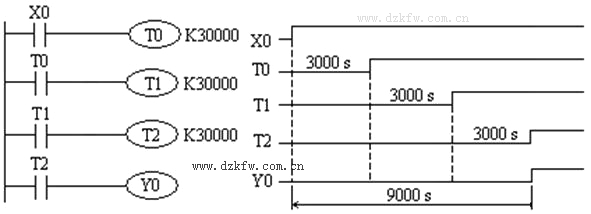

多個定時器組合電路

    如圖所示。當X0接通,T0線圈得電并開始延時,延時到T0常開觸點閉合,又使T1線圈得電,并開始延時,當定時器T1延時到,其常開觸點閉合,再使T2線圈得電,并開始延時,當定時器T2延時到,其常開觸點閉合,才使Y0接通。因此,從X0為ON開始到Y0接通共延時9000s。

PLC定時范圍擴展電路梯形圖
2、定時器和計數器組合

    當X1為ON時,T1開始定時,0.6s后T1定時時間到,其常閉觸點斷開,使它自己復位,復位后T1的當前值變為0,同時它的常閉觸點接通,使它自己的線圈重新通電,又開始定時。T1將這樣周而復始地工作,直至X1變為OFF。從分析中可看出,最上面一行電路是一個脈沖信號發生器,脈沖周期等于T1的設定值。產生的脈沖列送給C0計數,計滿3個數后,C0的當前值等于設定值,它的常開觸點閉合,Y0開始輸出。
Tags:plc定時范圍擴展電路梯形圖,plc定時范圍,plc,梯形圖
責任編輯:admin
