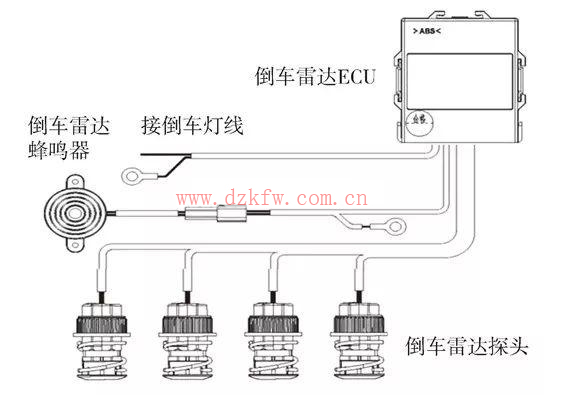

倒車雷達蜂鳴器通常安裝在儀表板橫梁的上部，靠近駕駛員側，由螺栓固定。有的則是安裝在組合儀表內部，或者說是由儀表內部的報警蜂鳴器完成這一功能。

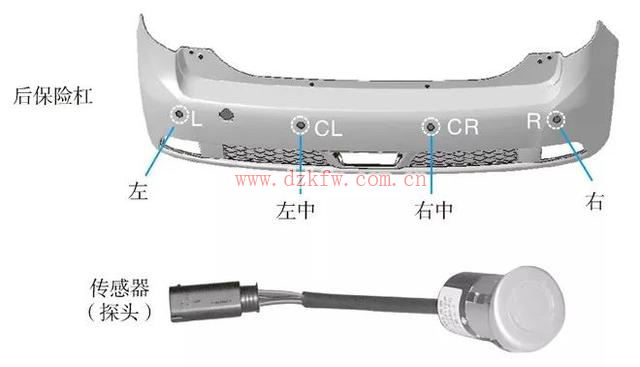

倒車雷達傳感器俗稱探頭，安裝在后保險杠上，包括左、左中、右中、右傳感器，由外向內嵌入式安裝，如下圖所示。各傳感器的安裝位置都有規定，不能裝錯，否則可能引起誤報警。

工作原理
倒車雷達系統就是利用超聲波信號，經倒車雷達主機內微電腦的控制，再從探頭的發射與接收信號過程中，比對信號折返時間而計算出障礙物距離，然后由報警器發出不同的報警聲。與障礙物的距離＝發收時間差× 聲速/2。
當車輛掛到倒車擋時，倒車雷達ECU使用超聲波傳感器監控后保險桿周圍的區域，如果監控區域內檢測到物體，儀表組件內的聲音報警裝置就會發出聲音警告。系統能夠探測到比較堅硬的固體障礙物同時也能探測到鐵絲網和柵欄之類的物體。

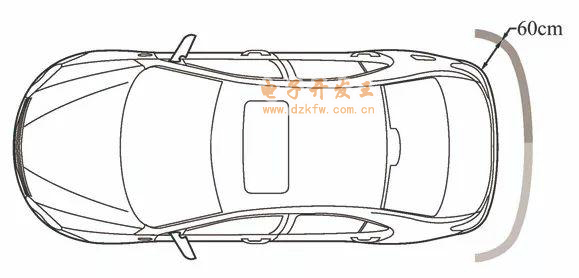

側面兩個傳感器的檢測范圍是距離保險杠拐角處60cm 的區域。

當障礙物接近某個后側部區域時，從車輛側后方150cm 開始可能給予指示，如下圖所示。

當探測到的距離在側部小于20cm，或在中部正后方小于30cm時，聲響信號將變?yōu)槌掷m(xù)音以避免碰撞保險杠。
倒車雷達系統電路示例
如下圖所示，點火開關處于ON/START位置時，電流通過車身熔絲盒中熔絲F1，到倒車燈開關端子2。當變速器操縱機構處于倒擋位置時，電流從倒車燈開關端子1 輸出，到倒車雷達控制器端子1，為倒車雷達控制器提供電源。

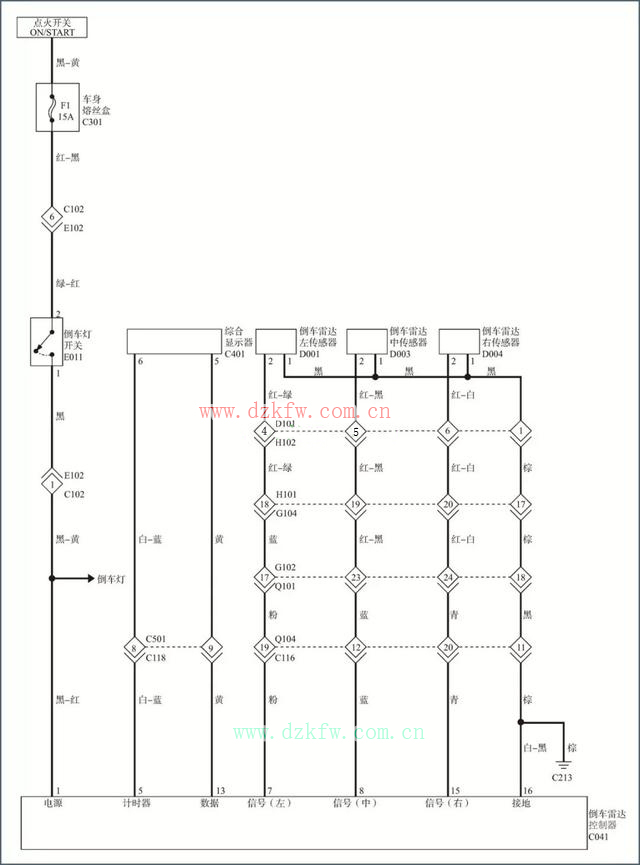

倒車雷達系統電路 ▼

① 電流從倒車雷達控制器端子7 輸出，到倒車雷達左傳感器端子2，從倒車雷達左傳感器端子1 接地，檢測左側是否存在障礙物。
② 電流從倒車雷達控制器端子8 輸出，到倒車雷達中傳感器端子2，從倒車雷達中傳感器端子1 接地，檢測中間是否存在障礙物。
③ 電流從倒車雷達控制器端子15 輸出，到倒車雷達右傳感器端子2，從倒車雷達右傳感器端子1 接地，檢測右側是否存在障礙物。
④ 倒車雷達控制器端子5 和13 連接至綜合顯示器端子6 和5，進行數據傳送，將倒車雷達控制器的信息反映到綜合顯示器上。
