一、PLC控制電動機延遲啟動正轉和反轉

實驗要求：當按下電動機的正轉啟動按鈕時，電動機需要延遲30秒后，電動機才會正轉啟動工作；當按下反轉按鈕時，電動機需要延遲20秒后，電動機才會反轉啟動工作；當按下停止按鈕時電動機立刻停止工作。

分析：I0.0為電動機的正轉啟動按鈕，I0.1為電動機的反轉啟動按鈕，I0.2為停止按鈕，Q0.0為電動機正轉工作，Q0.1為電動機正轉工作，M0.0中間繼電器。當按下正轉啟動開關時，電動機需要延遲30秒后電動機才會正常的工作運行；當按下反轉啟動按鈕時，電動機需要延遲20秒才會反轉正常的工作運行；按下停止開關時，電動機立刻停止工作。

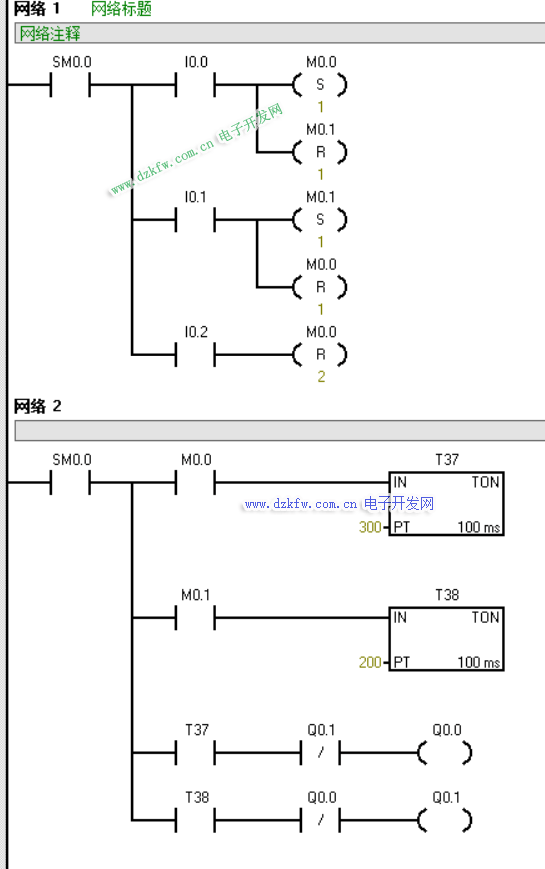

語句表

網絡1
LD SM0.0
LPS
A I0.0
S M0.0, 1
R M0.1, 1
LRD
A I0.1
S M0.1, 1
R M0.0, 1
LPP
A I0.2
R M0.0, 2

網絡2

LD SM0.0
LPS
A M0.0
TON T37, 300
LRD
A M0.1
TON T38, 200
LRD
A T37
AN Q0.1
= Q0.0
LPP
A T38
AN Q0.0
= Q0.1

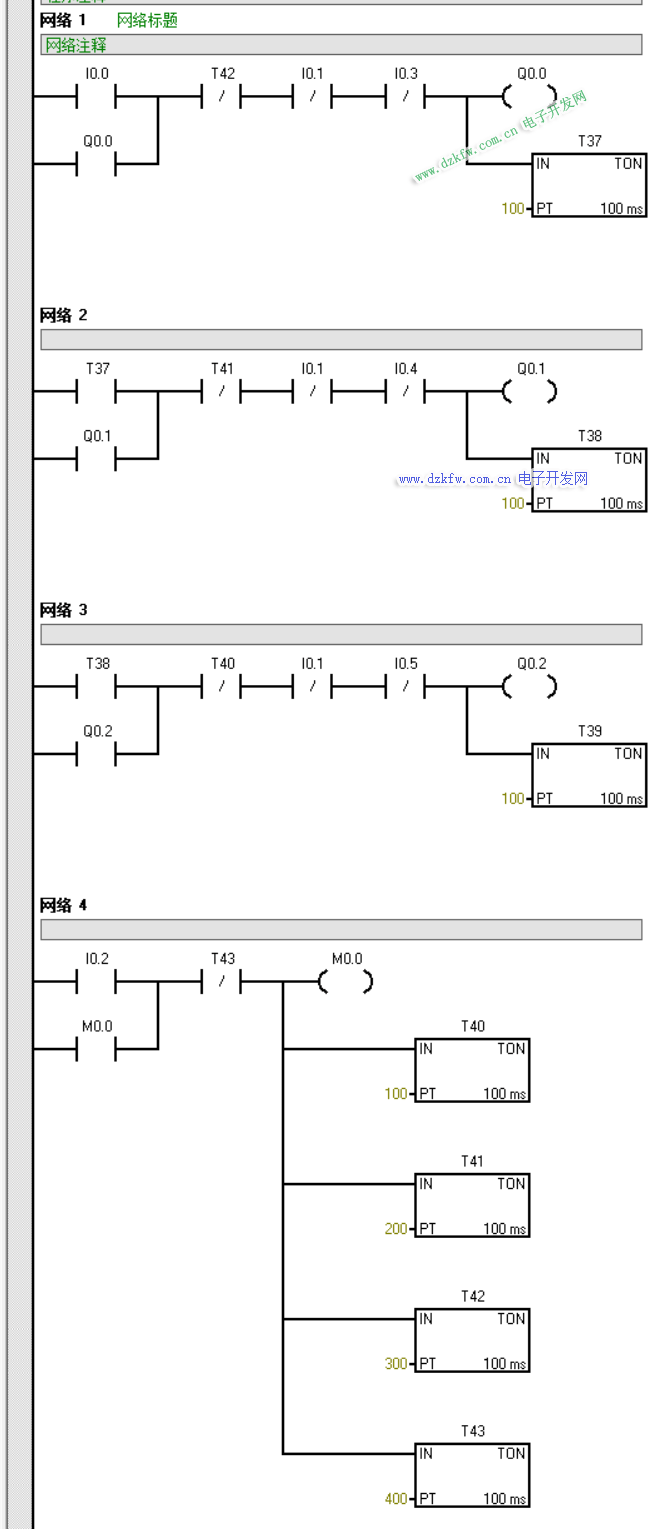

二、PLC控制電動機的順序啟動逆序停止

實驗要求：有三臺電動機分別為A、B、C，當按下啟動按鈕時A先啟動后B才能啟動；B啟動后C才能啟動；當按下停止按鈕時C先停止，在到B停止，最后到A停止。啟動和停止時，兩臺電動機的時間間隔都是10秒。每臺電動機有獨立的停止開關，一個急停開關。

分析：I0.0為線路的啟動開關，I0.1為線路的急停開關，I0.2為線路的停止開關；I0.3、I0.4和I0.5分別為A、B、C電動機的單獨停止按鈕。

語句表

網絡1

LD I0.0
O Q0.0
AN T42
AN I0.1
AN I0.3
= Q0.0
TON T37, 100

網絡2

LD T37
O Q0.1
AN T41
AN I0.1
AN I0.4
= Q0.1
TON T38, 100

網絡3

LD T38
O Q0.2
AN T40
AN I0.1
AN I0.5
= Q0.2
TON T39, 100

網絡4

LD I0.2
O M0.0
AN T43
= M0.0
TON T40, 100
TON T41, 200
TON T42, 300
TON T43, 400
