變頻恒壓供水設備之所以恒壓，主要得益于先進的閉環PID控制技術和變頻調速技術的發展。變頻控制系統在原理和硬件上來說還是比較復雜的，不管是PID控制器還是變頻器的接線都非常簡單，正規廠家的PID控制器(PLC)和變頻器均有對應接線圖紙?zhí)峁�。以ABB為例，如果采用的是外部PID控制器或PLC控制，均采用的是ABB的標準宏控制，我們查閱ABBACS510說明書找到對應控制宏即可看到接線圖，如圖1：

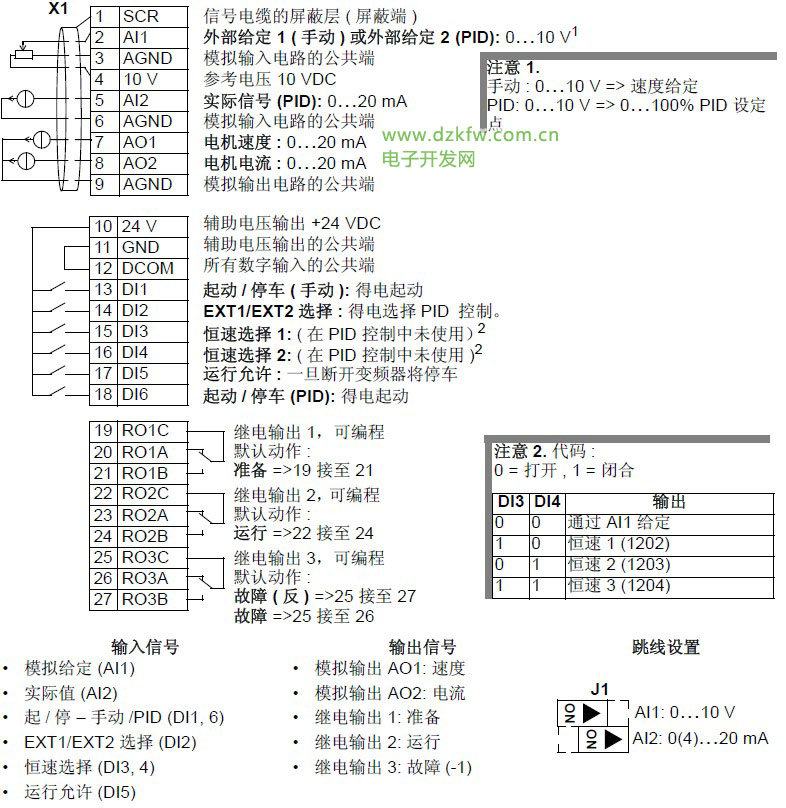

圖1，ABB變頻器恒壓供水模式標準宏接線圖。

圖中13-18接線方法要根據PID控制器(恒壓供水控制器)或者PLC輸出來決定是常開/常閉或者不接，因此恒壓供水即使采用的是同一個品牌同一個型號的變頻器，接線方法也會略不一樣。

恒壓供水控制系統也會采用ABB ACS510變頻器的內部宏來控制，控制單臺泵的統稱采用ABB的PID宏，2-3臺泵的采用SPFC宏來控制，對應接線圖如圖2和圖3：

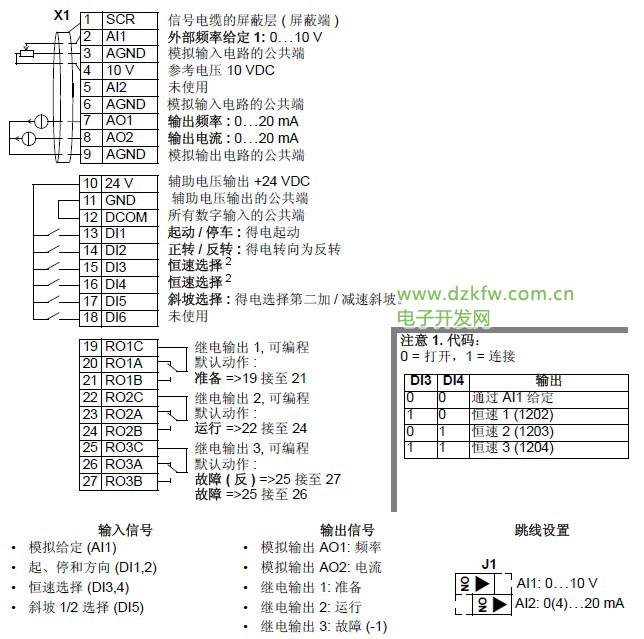

圖2、圖3，ABB變頻器恒壓供水模式PID和SPFC宏接線圖。
