01ACS530變頻器  ABB ACS530變頻器接線圖

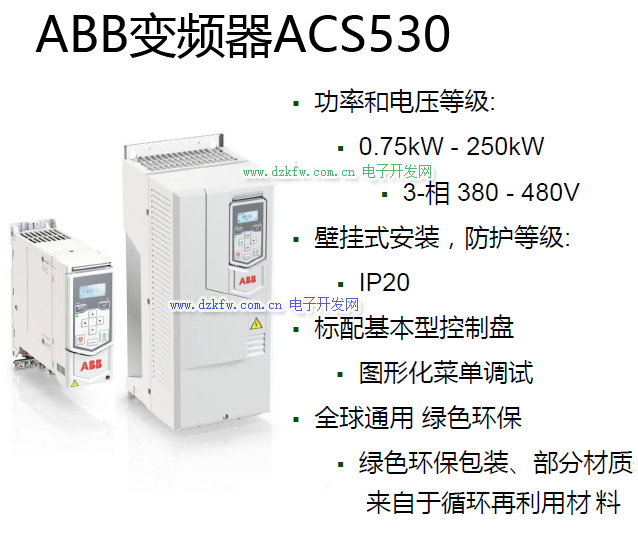

ACS530變頻器的功率范圍涵蓋0.75 kW至250 kW，適用于各種通用型傳動應用，如泵、 風機、傳送帶，以及包括食品和飲料、化工、橡膠和塑料等在內的多種行業的簡單過程 控制。

集成的泵和風機功能，如PFC，SPFC宏、自動化任務的定時功能及隧道通風應用所必須 的超越模式，在實現一臺變頻器的多泵控制的同時，降低工程師的工作量。借助各種現 場總線適配器選件，該變頻器能實現與所有主要的工業自動化網絡之間的通信。

當ACS530通用型變頻器不能滿足客戶的應用要求時，ABB通用型變頻器架構支持平穩過 渡到ABB產品組合中的其他全能型變頻器，如ACS580通用型變頻器。

02 ACS530變頻器故障代碼和維修措施

ABB ACS530變頻器是ABB推出的一款通用型傳動產品。其豐富的內置功能及緊湊設計在簡化工業應用操作的同時，確保在惡劣的環境條件下的高可靠性應用。

此款變頻器可以廣泛應用于各個工業領域，尤其是對于風機泵類應用進行了優化設計。多種專用宏的設計使其調試簡單，接線方便。在其帶來高可靠性的同時，僅需要很少的設置或調試工作量。

ABB ACS530在使用過程中遇到故障，可以通過以下故障代碼來對故障進行分析，并采取相應維修措施進行修復。

一、1080，1081，2310，2330，2340，2381，3130，3181故障代碼

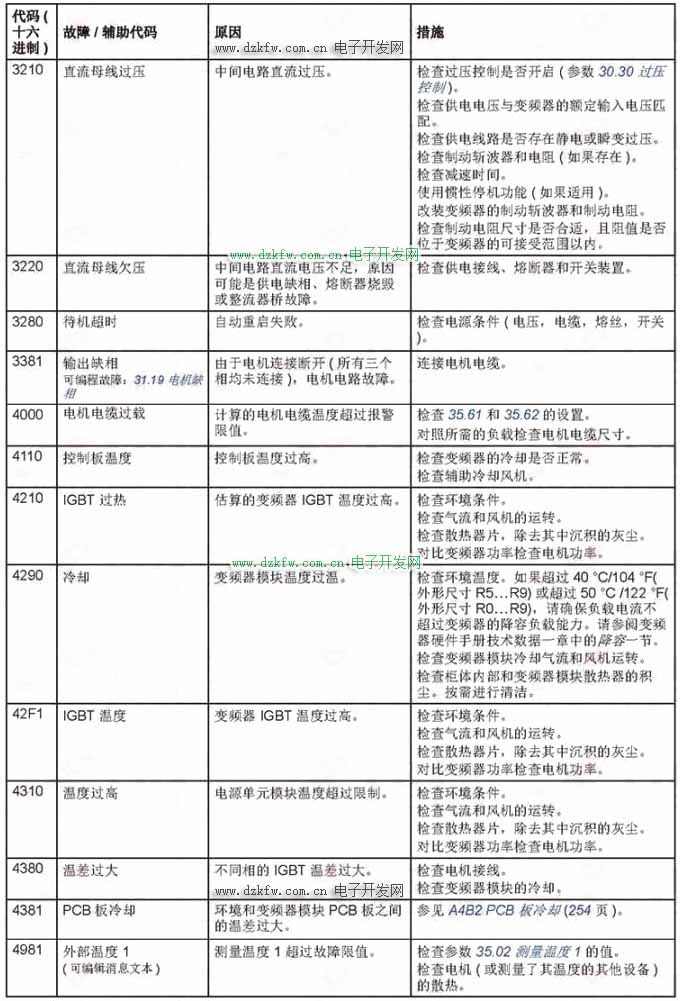

二、3210，3220，3280，3381，4000，4110，4210，4290，42F1，4310，4380，4381，4981故障代碼

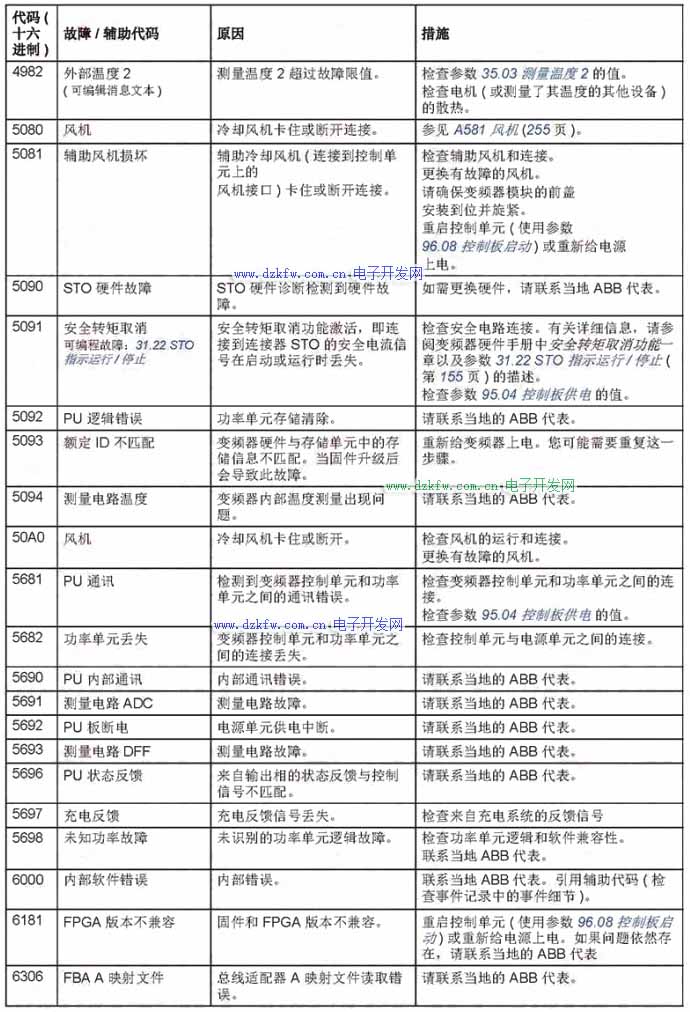

三、4982，5080，5081，5090，5091，5092，5093，5094，50A0，5681，5682，5690，5691，5692，5693，5696，5697，5698，6000，6181，6306故障代碼

四、6481，6487，64A1，64B2，64E1，6581，65A1，6681，6682，6683，6684，6685，6686，6882，6885，7081，7082故障代碼

ABB ACS530變頻器報7086故障代表AI故障，代表電壓信號過壓自動返回電流信號。需要首先檢查AI端子是否設置正確。然后檢查接線是否正常，如果問題仍然存在，再查看電壓和電流是否設置錯誤。

五、 7181，7183，7184，7191，7192，71A2，71A3，71A5 故障代碼

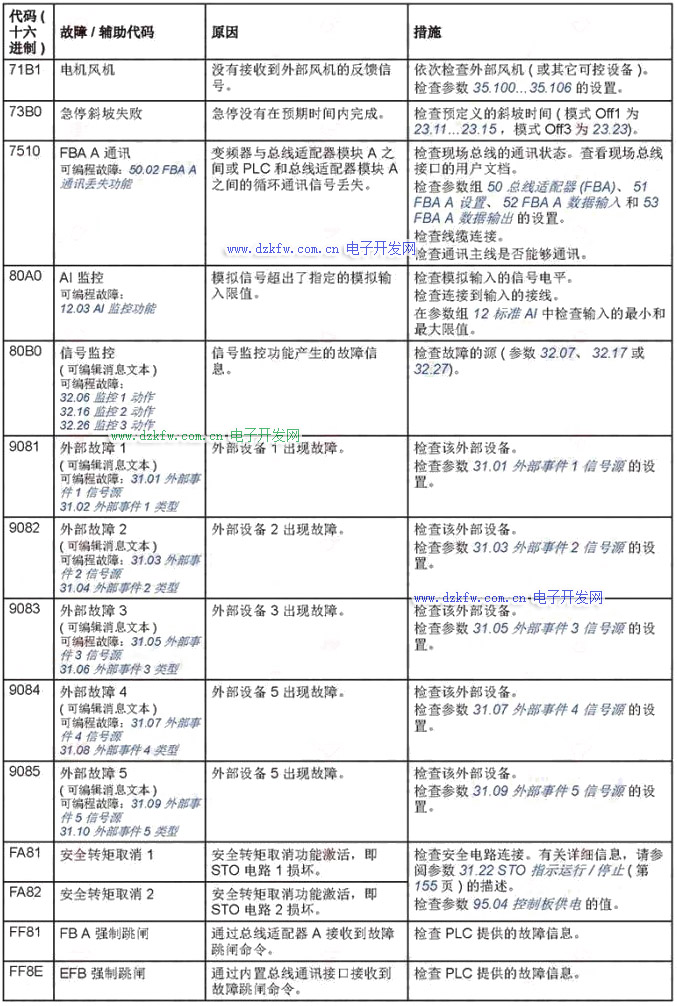

六、71B1，73B0，7510，80A0，80B0，9081，9082，9083，9084，9085，F(xiàn)A81，F(xiàn)A82，F(xiàn)F81，F(xiàn)F8E故障代碼
