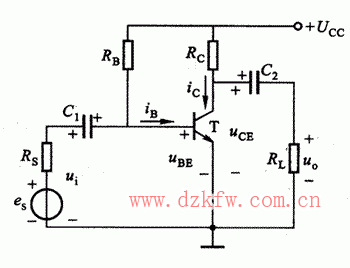

圖中NPN型三極管T是整個電路的核心，它擔負著放大的任務； 　　直流電源VCC（幾V～幾十V），一方面通過Rb給晶體管的發射結提供正向偏壓，通過RC給集電結提供反向偏壓，另一方面提供負載所需信號的能量； 　　Rb決定基極偏置電流IB的大小，稱為基極偏置電阻（一般為幾十kΩ～幾百kΩ）。 　　Rc將集電極電流的變化轉換為電壓的變化，提供給負載，稱為集電極負載電阻（一般為幾kΩ～幾十kΩ）；

電容C1、C2的作用是隔斷放大電路與信號源、放大電路與負載之間的直流通路，僅讓交流信號流通過，即隔直通交。C1稱為輸入耦合電容，C2稱為輸出耦合電容。

C1、Rb、VCC及T的b、e極構成信號的輸入電路； 　　C2、Rc、VCC及T的c、e極構成信號的輸出電路。

　　VCC、Rb構成晶體管的偏置電路。晶體管的發射極是輸入回路和輸出回路的公共端，所以稱這種電路為共發射極放大電路。與晶體管的3個電極相對應，還可構成共基極放大電路和共集電極放大電路。
　　在分析放大電路時，常以公共端作為電路的零電位參考點，稱之為“地”端（并非真正接到大地）。電路圖上用“┻”作標記，電路中各點的電壓都是指該點對地端的電位差。電壓參考正方向規定為上“+”下“－”電流參考正方向規定為流入電路為正，流出電路為負（與雙口網絡規定相同）。畫電路圖時常采用圖中電子電路的畫法。
　　綜上所述，基本放大電路有4個組成部分、3種基本電路形式（或稱為組態）。

在構成具體放大電路時，無論那一種組態，都應遵從下列原則： 1．必須保證放大器件工作在放大區，以實現電流或電壓控制作用； 2．元件的安排應保證信號能有效地傳輸，即有vi時，應有vo輸出； 3．元件參數的選擇應保證輸入信號能得到不失真地放大，否則，放大將失去意義。 以上3條原則也是判斷一個電路是否具有放大作用的依據。
