以共射極放大電路為例介紹放大電路的組成→介紹電路中各元件的作用→總結出放大電路組成原則。

1/放大電路的組成

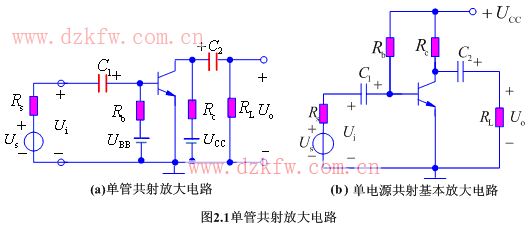

下圖是NPN管組成的基本放大電路。

其中 U s 為信號源電壓， R s 為信號源電阻； U i 為放大電路輸入信號； U o 為放大電路輸出信號。

由于圖所示電路的輸入回路與輸出回路以發射極為公共端，故稱之為共射極放大電路。

各元件的作用：

VT——放大電流。

U BB 、 R b ——提供發射結正向偏置電壓；確定靜態基極偏置電流； R b 的存在還保證了三極管能接受到輸入信號。

U CC 、 R c ——提供集電結反向偏置電壓；通過 R c 將電流變化轉換為電壓變化，使電路能輸出信號。

C 1 、 C 2 ——耦合電容，通交流隔直流。

圖2.1（a）是原理圖，實際放大電路采用單電源供電，如圖2.1（b）所示。

放大電路的組成原則：

1．保證三極管處于放大狀態，即發射結正向偏置，集電結反向偏置。

2．保證輸入信號能輸入到三極管輸入端。

3．保證放大電路能輸出信號。

放大電路輸入信號為零時，電路只有直流電流；當有信號輸入時，電路中還有交流電流。因此，放大電路中既有直流分量又有交流分量，由于它們流通的路徑不一樣，因此，分析時要分開考慮。

2、直流通路與交流通路

1.直流通路

直流通路：直流電流流通的路徑。

畫直流通路方法：

（1）電容視為開路、電感線圈視為短路；

（2）信號源視為短路，保留其內阻。

圖2.1(b)所示單管共射放大電路的直流通路如圖2.2所示。

2．交流通路

交流通路：交流電流流通的路徑。

畫交流通路的方法：

（1）容量大的電容（耦合電容）視為短路；

（2）無內阻的直流電源視為短路。

圖2.1(b)所示單管共射放大電路的交流通路如圖2.3所示。
