電磁式繼電器的結構和工作原理與電磁式接觸器相同。主要區別在于：繼電器用于切換小電流的控制電路和保護電路，故繼電器沒有滅弧裝置，也無主副觸點之分。常用的電磁式繼電器有電流繼電器、電壓繼電器和中間繼電器。

    1．電流繼電器

    電流繼電器反映的是電流信號。在使用時電流繼電器的線圈和被保護的設備串聯，其線圈匝數少而線徑粗，阻抗小，分壓小，不影響電路正常工作。常用的有欠電流繼電器和過電流繼電器兩種。

    2．電壓繼電器

    電壓繼電器反映的是電壓信號。使用時電壓繼電器的線圈與負載并聯，其線圈匝數多而且徑細。常用的有過電壓、欠電壓和零電壓繼電器。

    3．中間繼電器

    中間繼電器實質是一種電壓繼電器，它的特點是觸點數目較多，觸點容量較大，可起到中間擴展觸點數或觸點容量的作用。

    產品系列包括：JL14、JL18、JT18、J215、3TH80、3TH82及JZC2等。其中JL14系列為交直流欠電流繼電器，JL18系列為交直流過電流繼電器，Jzls為中間繼電器，3TH80、3TH82為接觸器式繼電器，與JZC2系列類似。

    電磁式繼電器的圖形符號如圖所示。

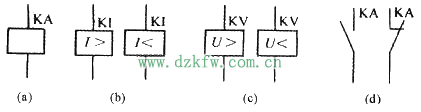

    圖    電磁式繼電器的符號

    (a)線圈一般符號；(b)過電流、欠電流繼電器線圈；(c)過電壓、欠電壓繼電器線圈；(d)動合、動斷觸點
