過零檢測電路用于檢測交流電的零點，利用零點的配合可以實現負載功率控制

我們?nèi)粘Ｊ褂玫氖?20V/50HZ的交流電，是以50HZ頻率不斷變換的正弦波電壓。過零檢測電路可以檢測到交流電正半波和負半波交變時的過零點。過零點在電子產品設計中大有用處哦！

過零檢測電路原理

可以用光耦設計隔離型的過零檢測電路，也可以用三極管設計簡易的過零檢測電路。

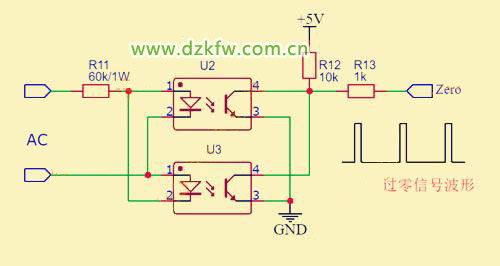

光耦設計隔離型的過零檢測電路：

• 使用兩個光耦可以得到交流電的正、負半波變換的零點。
• 交流電為正半波時上方光耦（U2）工作，光耦輸出為低電平，當交流電接近零點時光耦（U2）停止工作，輸出高電平。
• 交流電為負半波時下方光耦（U3）工作，光耦輸出為低電平，當交流電接近零點時光耦（U3）停止工作，輸出高電平。
• 交流電每次交變時，都得可以一個高電平輸出。

三極管設計簡易的過零檢測電路：

交流電的火線(L)經過一個整流二極管，通過電阻限流進入三極管的基極（B）,當交流電為正半波時，三極管導通，交流電為負半波時，受整流二極管的阻隔，三極管載止；所以三極管的集電極可以得到50HZ的方波信號，方波的上升沿和下降沿都是交流電的過零點。

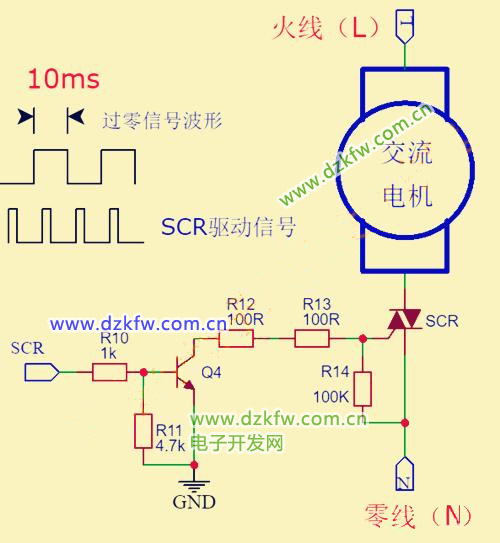

利用過零點控制雙向可控硅導通角

• 交流電機的轉速，發熱管發熱功率控制，都是需要交流電的過零點配合的。
• 雙向可控硅在交流電的正、負半波都可以導通。只要在正弦波周期給雙向可控硅提供一個觸發脈沖信號，雙向可控硅就會導通，在過零點的時候，雙向可控硅又會自動關閉。利用雙向可控硅這些特性就可以控制交流電機轉速或者發熱管功率。
• 設計可控硅驅動程序的時候，需要通過過零檢測電路檢測交流電的零點信號，檢測到交流電零點后，根據轉速或者功率需要，延時一定時間再給雙向可控硅提供觸發信號。



75%功率：檢測到零點后，延后2.5ms觸發可控硅導通（半個正弦波為10ms），交流電只有1/4的時間通過負載。

50%功率：檢測到零點后，延后5ms觸發可控硅導通（半個正弦波為10ms），交流電只有一半的時間通過負載。

25%功率：檢測到零點后，延后7.5ms觸發可控硅導通（半個正弦波為10ms），交流電只有1/4的時間通過負載。

利用過零點控制繼電器導通

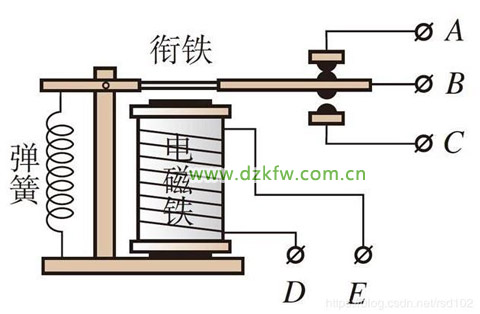

繼電器通過內部的電磁鐵控制觸點的閉合和斷開；當繼電器連接的負載較大時，觸點閉合和斷開瞬間電流特別大，會產生拉弧，觸點瞬間發熱嚴重，導致繼電器觸點粘連失效。為了減少繼電器觸點閉合時產生的拉弧，我們可以在交流電過零點的時候驅動繼電器觸點閉合或者斷開，大大減少拉弧的出現。要實現此功能，當然少了不過零檢測電路的參與了。



大家覺得過零檢測電路還有什么用處呢？不妨留言討論一下！
