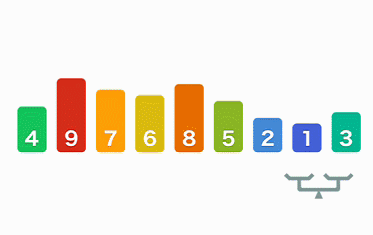

會員注冊冒泡排序是一種基礎的排序算法，通過比較和交換相鄰元素來排序。以下是如何在PLC梯形圖中實現冒泡排序的步驟。
1. 控制要求
-
在觸摸屏的數值框D110-D119中輸入待排序的數據，共10個。
-
執行排序后，數據從小到大存放在數值框D120-D129中。
2. 程序設計
-

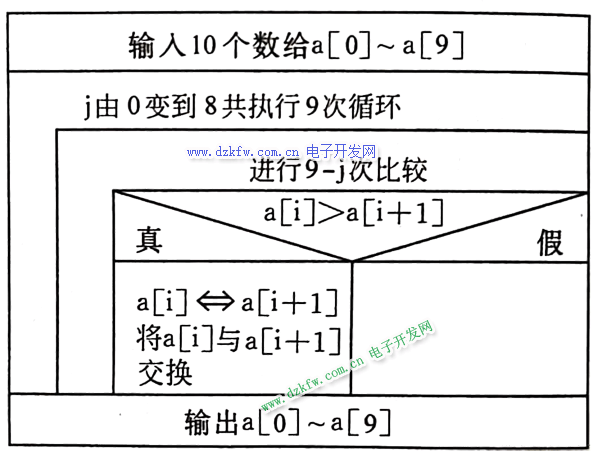

使用兩個嵌套的for循環語句，在一個掃描周期內完成排序。
-
具體程序如下：
// 初始化變量
MOV D110 K0 M0
MOV D111 K0 M1
MOV D119 K0 M9
// 冒泡排序邏輯
FOR i = 0 TO 8
FOR j = 0 TO 8 - i
CMP D[j] D[j+1]
JC MP001
// 交換數據
MOV D[j] M10
MOV D[j+1] D[j]
MOV M10 D[j+1]
MP001: NOP
NEXT j
NEXT i
// 將排序結果存入D120-D129
MOV D0 D120
MOV D1 D121
.....MOV D9 D129
3. 驗證結果
-
編寫完程序后，通過仿真驗證排序結果是否正確。
-
確保數據從小到大排列在D120-D129中。
4. 最佳實踐和提示
-
實際工程中，通常使用PLC內置的排序功能，不需要手動編寫排序算法。
通過以上步驟，可以在PLC梯形圖中實現冒泡排序算法，適用于簡單的排序需求。
