此空氣負離子發生器采用高壓電暈方式在空氣中產生負離子，能夠改善空氣質量，增加空氣清新度。

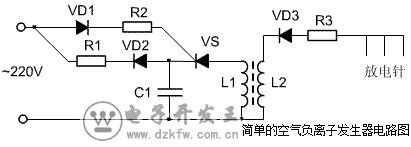

簡單的空氣負離子發生器電路圖

如圖所示是一種簡單的開放式負離子發生器，采用懸浮式放電針，結構簡單，效果良好，安全可靠。市電電壓在160－250V均能正常工作，且耗電極省，僅1W左右，因此可長期連續工作。

工作原理
　　　　　　　　　　　　　　　　
220V市電負半周經過R1、VD2對C1充電；正半周經過VD1、R2觸發可控硅導通，使C1通過可控硅經L1放電，從而在L2側感應出高壓。L2輸出的脈沖高壓經VD3整流得到萬伏左右的負高壓，經保護電阻R3后通過放電針對空氣放電，產生負離子。

元件選擇

VD1、VD2選用1N4007；VS選用1A/400V的單向可控硅；VD3選用18KV的高壓硅堆。

所有電阻選用1/2W的金屬膜電阻：R1=22K， R2=27K， R3=2.7M

C1選用0.1微法耐壓400V以上的高壓電容。

升壓變壓器選用1:50的鐵氧體磁芯變壓器，也可用電視行輸出變壓器改制。L2輸出端應使用高壓線連接。三枚放電針可用普通鍍鎳大頭針。
