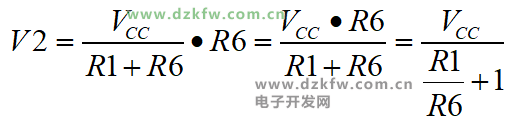

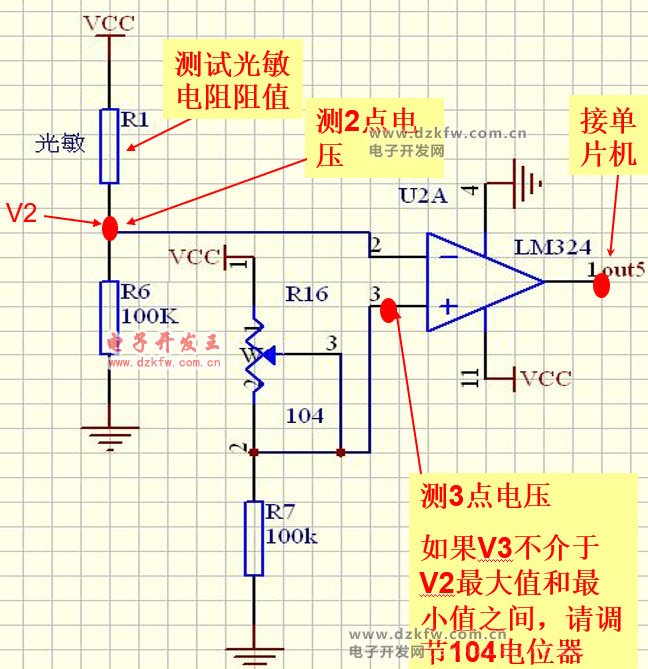

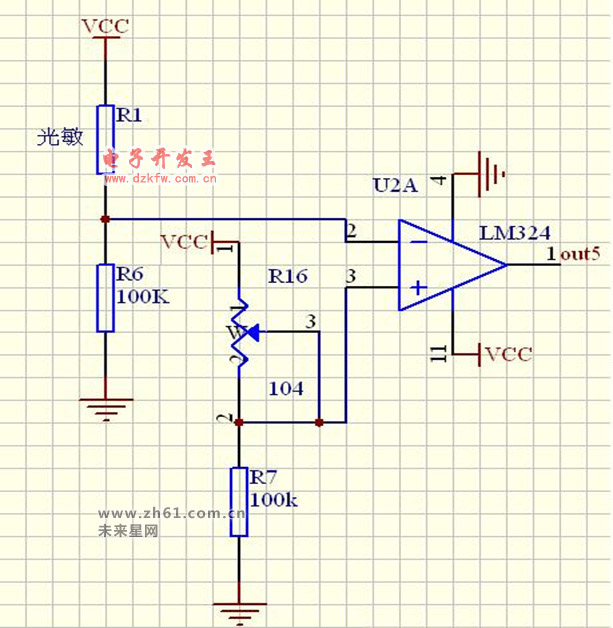

R6不變，有光照R1變小則V2變大；無光照，R1變大則V2變小。

光敏電阻R1變小
V2變大 假設V2=4.6V
V3電壓4V
V2>V3反向端大于同向端參 考模電課程 運放作為比較器部分
則OUT5輸出低電平為低0給單片機識別，單片機通過if來掃描out5給的引腳

光敏電阻R1變大
V2變小 假設V2=3.2V
V3電壓不變還是4V
V2<V3同向端大于反向端參考模電課程運放作為比較器部分
則OUT5輸出為高電平1給單片機識別，單片機通過if來掃描out5給的引腳
