工作原理：

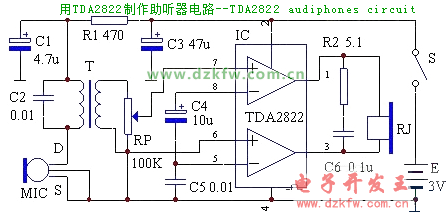

該助聽器電原理圖見圖1。其工作原理較簡單：駐極體話筒連接成高增益的漏極輸出電路，并將外界聲波轉換成電信號。TDA2822組成BTL功放電路，對話筒輸出的音頻信號進行放大，并以足夠的功率推動耳機發(fā)聲。為了減小耦合引起的損耗，采用變壓器耦合，初級加接C2，可以濾除一部分感應噪音，次級與RP連接，以控制音量大小。另R1、C1組成去耦電路，以防止信號通過電源引起反饋；R2、C6為BTL電路的頻率補償。
該助聽器電原理圖見圖1。其工作原理較簡單：駐極體話筒連接成高增益的漏極輸出電路，并將外界聲波轉換成電信號。TDA2822組成BTL功放電路，對話筒輸出的音頻信號進行放大，并以足夠的功率推動耳機發(fā)聲。為了減小耦合引起的損耗，采用變壓器耦合，初級加接C2，可以濾除一部分感應噪音，次級與RP連接，以控制音量大小。另R1、C1組成去耦電路，以防止信號通過電源引起反饋；R2、C6為BTL電路的頻率補償。
音頻變壓器T用袖珍收音機輸入放大器代用，如自繞，可采用E14鐵芯，初次級均用Φ＝0.06mm漆包線各繞2000匝。音量電位器RP采用WH135可變電阻直接焊在印板上。耳機孔為2.5mm臥式二芯插座。
這個電路只要裝配正確，無須調試即能正常工作。電源采用兩節(jié)5號電池，靜態(tài)工作電流為6mA
