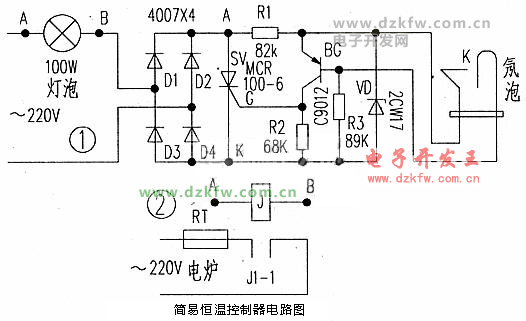

筆者設計了一個很簡單的恒溫控制線路（如圖1所示），使用零件少，安裝、操作都很方便。

溫度傳感器K用舊日光燈啟輝器的氖管改制而成。去掉氖管的玻璃殼，可以看到一條u形雙金屬帶和它對面的根金屬棒，二者起固定在球形的玻璃珠上，這條u形雙金屬帶，內層金屬的膨脹系數比外層的大，因此溫度外高時，U形帶慢慢張開，與對面的金屬棒接觸，起到開關作用。把那金屬棒上端削尖，并細心調節尖端與雙金屬帶的距離，使在調控制溫度下，兩者洽相接觸（用Ω表測試）。

一般孵化箱溫度在23℃、25℃、28℃中選用。熱源可以用100w燈泡。調整溫度時，可用水銀溫度計對比著調。

電路原理AC220V市電，通過燈泡進入橋式整流，再經剛降壓、VD穩壓，給三極管BG提供工作電流。三極管導通后，SV可控硅的控制極G得到正向電流，SV可控硅導通，100W燈泡發亮，給恒溫箱加溫，傳感器氖管雙金屬帶膨脹，當恒溫箱溫度升到需要溫度如25℃時，傳感器氖管雙金屬帶和金屬棒“K”處相接觸。此時，三極管BG的基極與發射極被短路，三極管BG截止，SV可控硅因G極失去控制電流也截止，燈泡熄滅，恒溫箱溫度下降，當溫度下降到氖管的K處離開，三極管BG又開始導通，這樣反復動作，就完成了恒溫箱自動恒溫控制。

如果要制作體積很大的恒溫箱，比如3立方米，只要把熱源100W燈泡換成1kw電爐，把MSR100-6的可控硅換成大容量的，為了室內溫度均勻可用電風扇調風。改裝的方法是-將圖1中的A、B兩點上的100w燈泡去掉，換上圖2中的J，J是CJ10交流接觸器的線圈，用其常開接點去控制RJ電爐（如圖2所示）。

這樣的裝置經長期使用，證明溫度能固定在所需的溫度上，用水銀溫度計測量沒有升降變化，性能比熱敏電阻的傳感器穩定得多。
