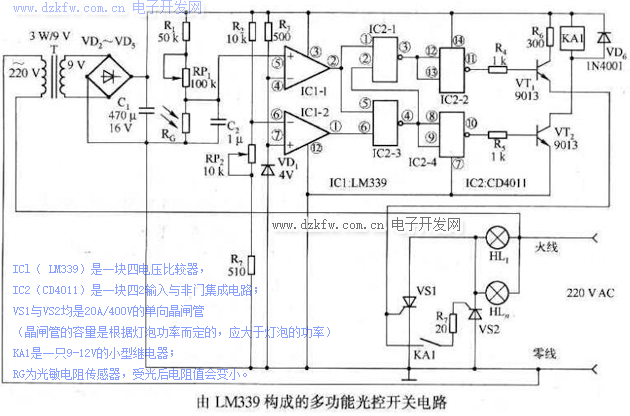

下圖是由電壓比較器LM339和CD4011構成的多功能光控開關電路，適用于工廠、學校、家庭等場所用來控制路燈等。

1．電路組成

上圖所示電路以兩塊集成電路為主構成。其中，ICl（ LM339）是一塊四電壓比較器，IC2（CD4011）是一塊四2輸入與非門集成電路；VS1與VS2均是20A/400V的單向晶閘管（晶閘管的容量是根據燈泡功率而定的，應大于燈泡的功率）；KA1是一只9-12V的小型繼電器；RG為光敏電阻傳感器，受光后電阻值會變小。

2．光控電路

光控電路由R1、RPi、RG、ICl-1等組成。白天R；受光電阻值變小，使ICl-I②腳輸出低電平，通過IC2使VTi與VT2均截止，VS1和VS2也截止，燈泡HLl - HL。（燈泡的數量根據需要確定）不會點亮。·晚上Rc無光照電阻值變大，使ICl-1②腳輸出高電平，解除了對102-2與lC2-3的封鎖。此時，可能有兩種情況：

（1）電網電壓低于220V

當交流電壓低于220V時，Cl濾波后的直流電壓也將下降，經R2、RP2分壓后加到ICI⑥腳上的電壓也會降低，其①腳輸出高電平并加到102-3的⑥腳，使102-3④腳輸出低電平，經102-4反相后⑩腳輸出高電平，使VT2導通，KA1線圈得電吸合，其常開觸點KA1閉合，VS1與VS2均導通，燈泡會點亮。

（2）電網電壓高于220V

當交流電壓大于220V時，ICl-2⑥腳上的電壓也會上升。當該電壓大于4V時，ICl-2①腳輸出低電平并加至102-3⑥腳上，IC2-3④腳輸出高電平，102-4⑩腳輸出為低電平，使VT2截止，KA1繼電器線圈斷電釋放，其常開觸點KA1不動作，VS2截止。與此同時，102-3④腳輸出的高電平也加至IC2-1的②腳，使其③腳輸出低電平，經102-2反相后從⑩腳輸出高電平，經R4使VTi導通，使VS1得到直流觸發電壓而導通。由于只是VS1導通，故路燈獲得的是經半波整流后的脈沖直流電壓，燈泡消耗功率減半，由此既可達到節能的目的，又可防止燈泡因夜里電網電壓過高而燒壞。
