會員注冊剛做了一個電量指示器, 用來檢測AA電池或者AAA電池的,
以前用LM324做過鋰電指示, 今天來做1.5V電池的
思路: 電池升壓到5V, 用這個5V做電壓標準, LM324判斷電池電壓

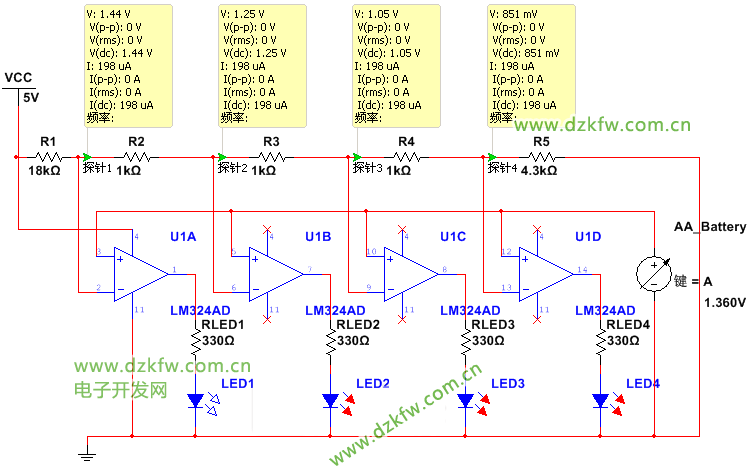

先上電路圖, VCC為升壓電路獲得的5V電
通過分壓電阻分4檔, 大約每0.2v一個檔位, 最低測到0.85v
圖中LED限流電阻標的330, 實際電路換用了1K的
用LM324做一個AA或AAA電池的電量指示器_電量指示電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/7/1
Tags：電量指示電路,電量指示,LM324
