PLC控制在三相異步電動機的星/三角換接啟動控制實驗區完成本實驗

注意：（本實驗只能在實驗臺上完成），由于電機正反轉換接時，有可能因?yàn)殡妱?dòng)機容量較大或操作不當?shù)仍�因，使接觸器主觸頭產生較為嚴重的起弧現象，如果電弧還未完全熄滅時，反轉的接觸器就閉合，則會造成電源相間短路。用PLC來控制電機則可避免這一問題。

實驗?zāi)康?/SPAN>

1、  掌握電機星/三角換接啟動主回路的接線。

2、  學會用可編程控制器實現電機星/三角換接降壓?jiǎn)��?dòng)過程的編程方法。

實驗要求

合上啟動按鈕后，電機先作星形連接啟動，經延時6秒后自動換接到三角形連接運轉。

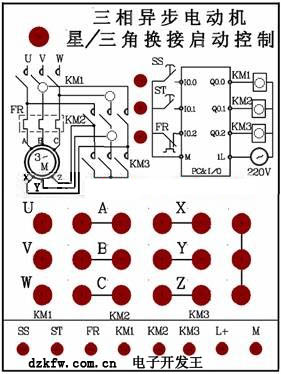

三相異步電動機星/三角換接啟動控制的實驗面板圖：圖6-3-1所示

    上圖下框中的SS、ST、FR分別接主機的輸入點I0.0、I0.1、I0.2；將KM1、KM2、KM3分別接主機的輸出點Q0.1、Q0.2、Q0.3；COM端與主機的1L端相連；本實驗區的+24V端與主機的L+端相連。KM1、KM2、KM3的動作用發光二極管來模擬。

實驗裝置已將三個CJ0-10接觸器的觸點引出至面板上。學生可按圖示的粗線，用專用實驗連接導線連接。380V電壓已引至三相開關SQ的U、V、W端。A、B、C、X、Y、Z與三相異步電動機（400W）的相應六個接線柱相連。將三相閘刀開關撥向“開”位置，三相380V電即引至U^/、V^/、W^/三端。

注意：接通電源之前，將三相異步電動機的星/三角換接啟動實驗?zāi)�塊的開關置于“關”位置（開關往下扳）。因?yàn)橐坏┙油ㄈ�相電，只要開關置于“開”位置（開關往上扳），這一實驗?zāi)�塊中的U、V、W端就已得電。所以，請?jiān)谶B好實驗接線后，才將這一開關接通，請千萬注意人身安全。

四、編制梯形圖并寫出程序

實驗參考程序表6-3-1所示

五、動作過程分析

啟動：按啟動按鈕SS，I0.0的動合觸點閉合，M10.0線圈得電，M10.0的動合觸點閉合，Q0.1線圈得電，即接觸器KM1的線圈得電，1秒后Q0.3線圈得電，即接觸器KM3的線圈得電，電動機作星形連接啟動；同時定時器線圈T37得電，當啟動時間累計達6秒時，T37的動斷觸點斷開，Q0.3失電，接觸器KM3斷電，觸頭釋放，與此同時T37的動合觸點閉合，T38得電，經0.5秒后，T38動合觸點閉合，Q0.2線圈得電，電動機接成三角形，啟動完畢。定時器T1的作用使KM3斷開0.5秒后KM2才得電，避免電源短路。

停車：按停止按鈕ST，I0.1的動斷觸點斷開，M10.0、T37失電；M10.0、T37的動合觸點斷開，Q0.1、Q0.3失電。KM1、KM3斷電，電動機作自由停車運行。

過載保護：當電動機過載時，I0.2的動斷觸點斷開，Q0.1、Q0.3失電，電動機也停車。按一下按鈕FR，可模擬過載，觀察運行結果

六、   實驗設備

1、THSMS-A型、THSMS-B型實驗裝置一臺

2、安裝了STEP7-Micro/WIN32編程軟件的計算機一臺

3、PC/PPI編程電纜一根

4、鎖緊導線若干

七、預習要求

閱讀實驗指導書，復習教材中有關的內容。

報告要求

整理出運行和監視程序時出現的現象。

梯形圖如下圖所示：

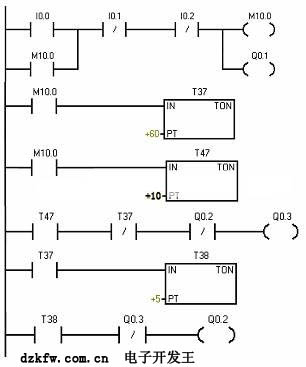

參考梯形圖如圖6-3-2所示
