說到正反轉想必大家并不陌生吧！學過電工或者從事電工都有接觸過電機正反轉電路圖，現在教大家如果用S7-200SMART PLC梯形圖程序的方式來表示正反轉電路，正反轉電路在梯形圖表示有兩種方式，接下來給大家解析。

01方式一：電機聯鎖正反轉控制01聯鎖正反轉電路圖—PLC梯形圖
第一步：（聯鎖正反轉電路圖）

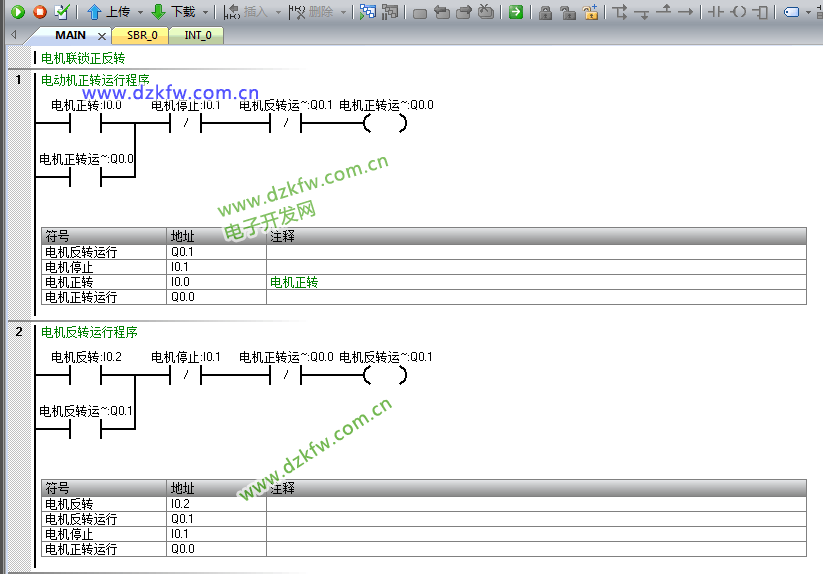

第二步：（編寫梯形圖）

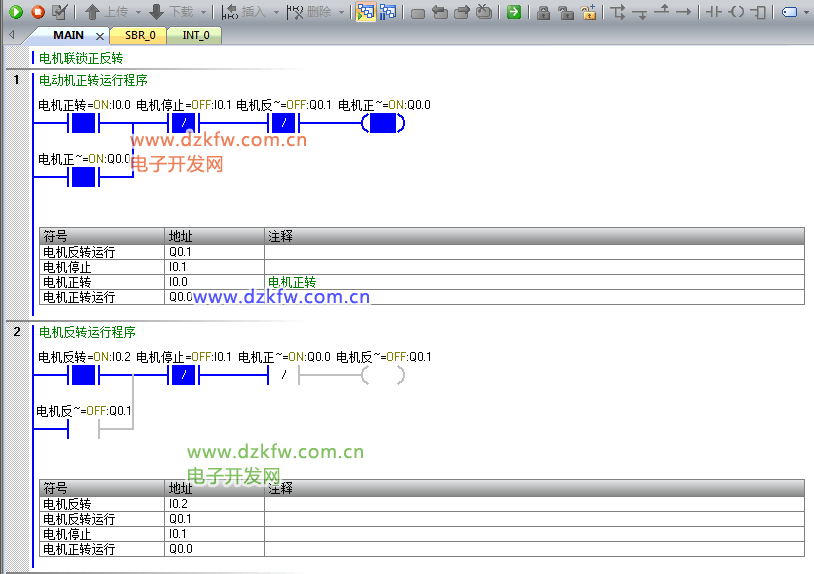

第三步：（運行演示）程序監視狀態下：


當按下I0.0電機正轉啟動按鈕，電機正轉運行開始，這時再按下I0.2電機反轉啟動按鈕，發現電機還是在正轉并沒有切換到反轉。

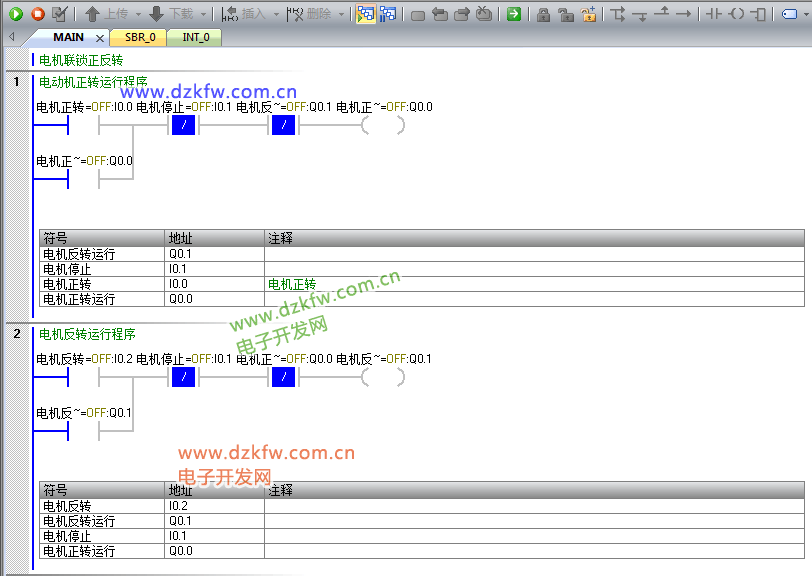

按下電機停止按鈕I0.3，這時電機已停止運行，接著按下I0.2電機反轉啟動按鈕，電機反轉啟動，這時再按下I0.0電機正轉啟動按鈕，發現電機還是反轉并沒有切換到正轉，這就是電機聯鎖控制。

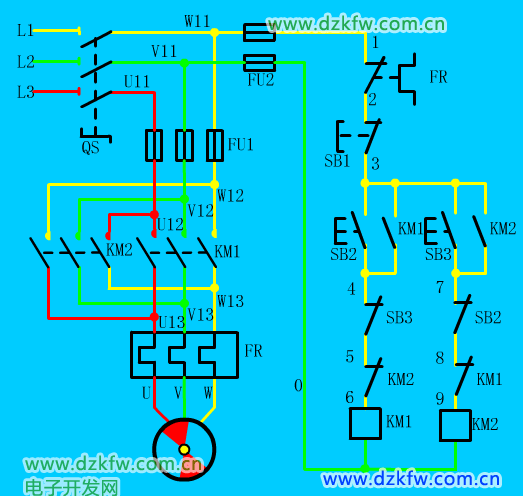

02方式二：電機雙重聯鎖控制02雙重聯鎖電機正反轉電路圖—PLC梯形圖第一步：（雙重聯鎖正反轉電路圖）

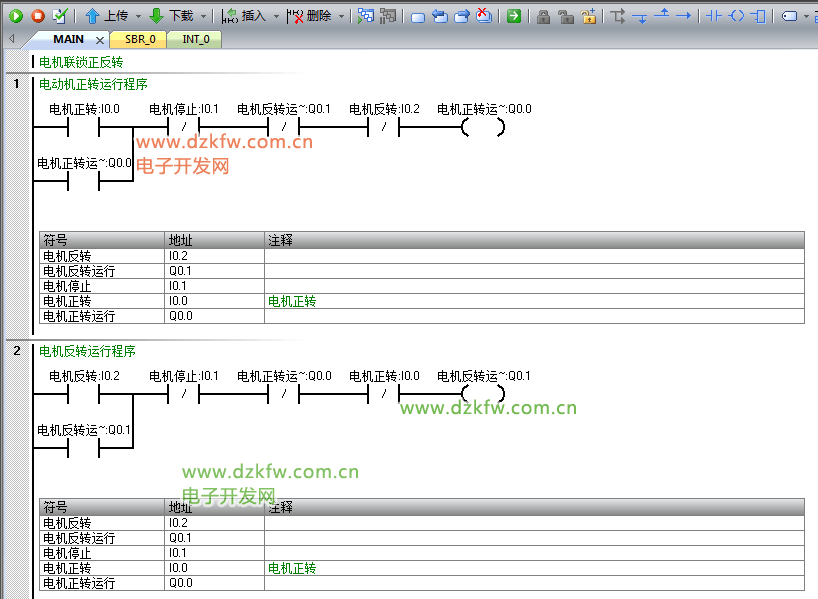

第二步：（編寫梯形圖）

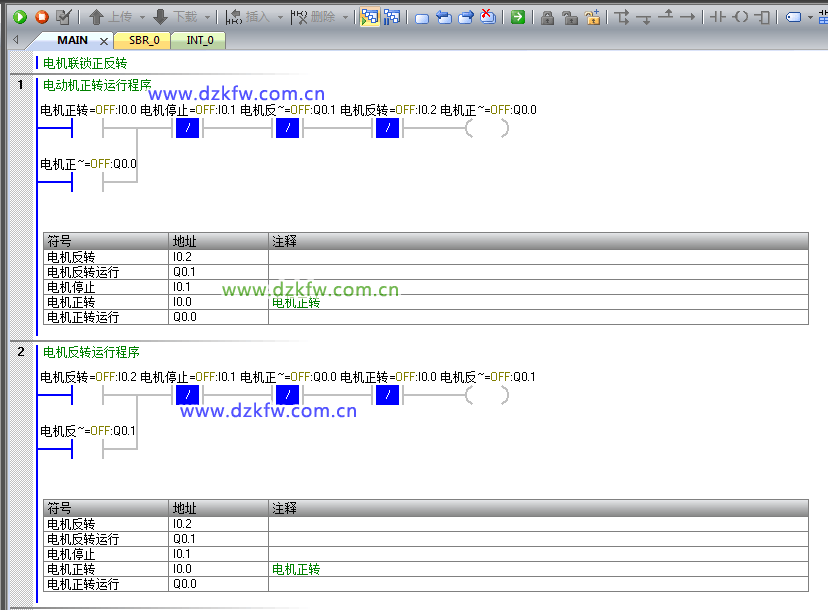

第三步：（運行演示）程序監視狀態下：

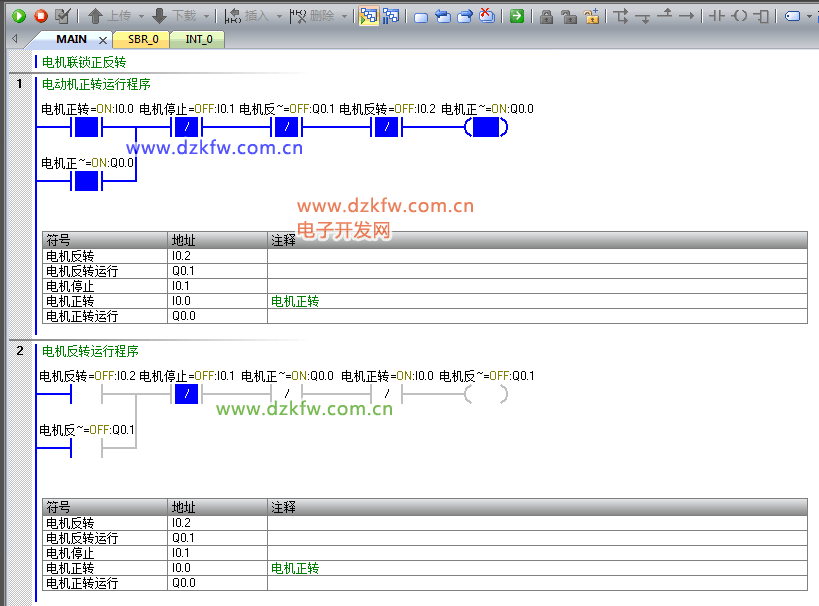

當按下I0.0按鈕時電機正轉啟動運行。

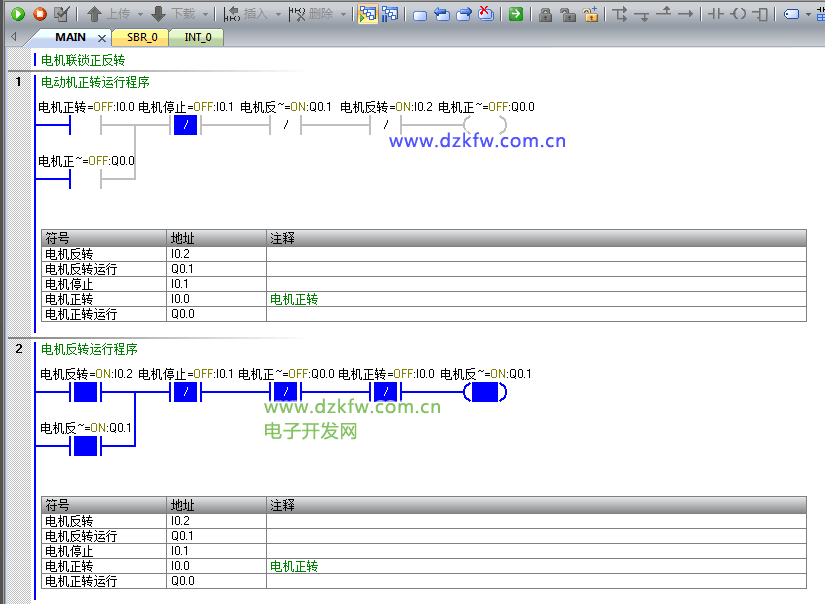

當按下I0.2電機直接從正轉切換到反轉，是直接切換的哦！不是斷開再啟動的，這就是電機雙重聯鎖控制。


以上就是正反轉轉梯形圖的兩種方式，不知大家學會了木有？
