鋸齒波電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-7-9

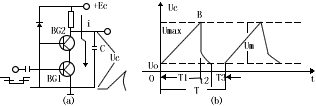

| 圖1是是恒流源鋸齒波電路，BG1是開關管，由輸入矩形脈沖控制其飽和與截止，BG2是共基恒流管，因此，當BG1截止時，BG2以恒定電流i對C充電，電壓uc線性地增長；當BG1飽和時，C通過BG1快速地放電，從而產生鋸齒波如圖1（b）示。 |
圖1、恒流源鋸齒波電路 |

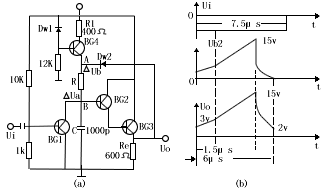

| 圖2(a)是一種自舉式鋸齒波電路，BG1是開關管，C、R分別為定時電容和電阻，BG4共基恒流源，BG2和BG3組成復合管跟隨器，當輸入ui是負形波時，BG1截止，電容C充電（由Ec→R1→BG4→R→C），B點電位上升，由于射隨器（BG2、BG3）作用，使A點電位也上升，稱為自舉。由于A、B兩點的電位差不變，流過R的電流也不變，使C以恒流充電，當輸入負矩形脈沖結束后，BG1飽和，C通過它迅速地放電，輸出波形如圖2(b）示。 |
圖2、自舉據齒波電路 |
| 圖3為改進電路，使BG2、BG3的放大系數K大于1，調節電位器Rw，可得波形失真的最佳補償。 |
圖3、K＞1的自舉鋸齒波電路
