很多初學者學習S7-200 SMART PLC，對PLC的位、字節、字、雙字能理解，當字節組合在一起就有點懵，看完小編的文章幫您解決這個煩惱，一張圖就讀懂S7-200 SMART PLC的數據結構及數據組合方式。

為了方便大家能盡可能的還原本篇文章所述示例，特將本文所用的軟件及硬件列出：

編程軟件STEP 7-MicroWIN SMART V2.7

S7-200 SMART ST40 CPU 1臺

通訊網絡線1條

Win10 64位電腦1臺

直接上圖：

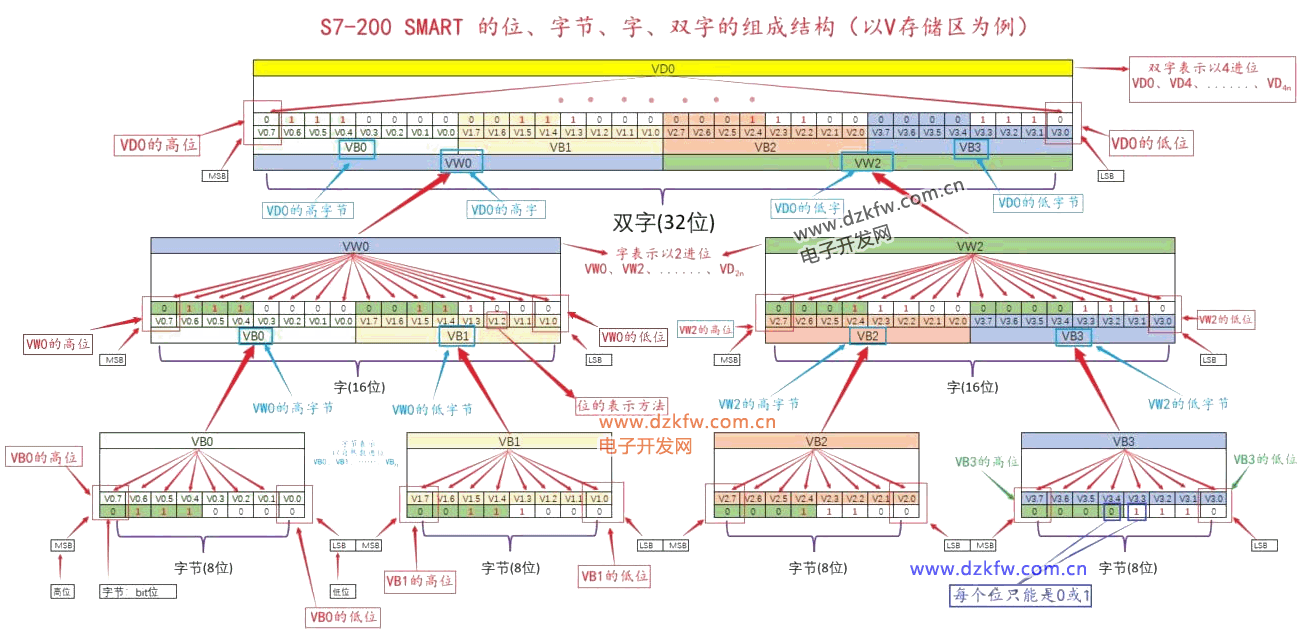

一張圖讀懂S7-200 SMART PLC的數據結構和數據組合

上圖中默認設置的二進制初始值

• VB0=01110000
• VB1=00111000
• VB2=00011100
• VB3=00001110

下面來驗證S7-200 SMART PLC內部的數據存儲是否與上述結構一致

S7-200 SMART PLC內部的數據存儲示意圖

從PLC的內部存儲示意圖可看出，存儲位置及方式與第一幅圖所示一致，希望對大家有所幫助。
