中斷程序在S7-200smart中采用中斷子程序和中斷指令來實現，本次我們學習簡單的中斷程序的使用。

     （1）s7-200smart支持128 個中斷。在中斷各自的優先級分配范圍內，PLC 按“先來先處理”的原則處理中斷。在某一時間僅執行一個用戶中斷例程。中斷例程開始執行后，一直執行直至完成。其它中斷例程無法預先清空該例程，即使更高優先級的例程。正在處理另一個中斷時發生的中斷會進行排隊等待處理。---摘自smart的幫助文件。

      （2）對于標準CPU（SR20/ST20/SR30/ST30/SR40/ST40 SR60/ST60）支持43個中斷事件，比如事件0，代表I0.0上升沿觸發中斷；事件10，代表定時中斷 0（SMB34 控制時間間隔，支持1~255ms）。

           （3）對于一個中斷程序，我們使用的指令是附加中斷(ATCH)和啟用中斷（ENI）。

            （4）我們?cè)O(shè)計一個定時中斷程序，用以入門smart的中斷。

主程序中設計一個附加中斷程序段。INT管腳是引用的中斷子程序。EVNT為中斷事件編號（本次10代表定時中斷 0（SMB34 控制時間間隔））。ENI代表啟用中斷。

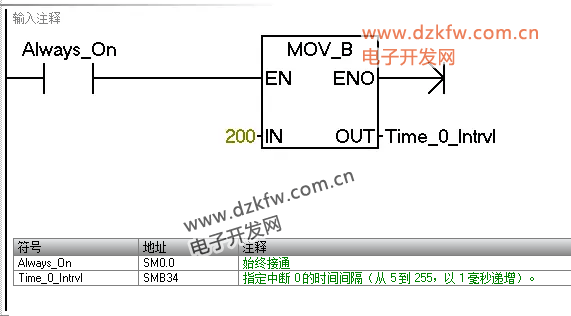

賦值控制時間間隔，200ms。

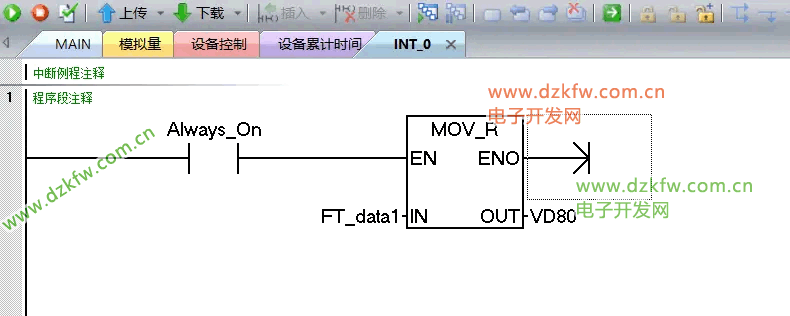

中斷程序中，每200ms，將FT-data1的數據放在VD80中。

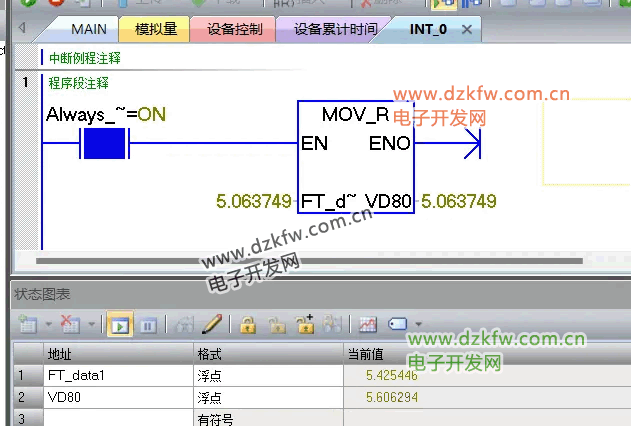

測試效果：
