前言

提示：以下內容均屬個人思考，本人也還是技術小白，如有出現紕漏，請各位大佬指出。：

一日在編寫PLC代碼時發現了早期在著名大學B站學習的一段例程——“一鍵啟停”，不過對于當時的我來說這段程序看起來有點陌生，于是決定再學習鞏固一下基礎知識。經過在網上尋找資源發現，大部分的示例都直接給出程序但缺少一點分析，有分析的又需要交費，于是就有了這篇博客。

提示：以下是本篇文章正文內容，下面案例可供參考，且案例中被改進程序與改進程序是原理關聯，可能出現被改進程序與改進程序中變量名不同的情況

一、硬件與軟件環境

操作系統：WIN11
編程軟件：STEP 7-MicroWIN SMART V2.8
編程語言：LAD
PLC：西門子——SIMATIC S7-200 SMART CPU ST60

二、基本的起保停電路`

1.普通線圈

普通線圈構成的起保停LAD代碼如下：

變量含義：
I0.0——啟動按鈕
I0.1——停止按鈕
Q0.0——電機
工作原理：
動作前電機還未得電
①按下啟動按鈕→常開觸點I0.0閉合+常閉觸點I0.1閉合→線圈Q0.0得電→電機啟動
②按鈕都無動作→常開觸點Q0.0閉合+常閉觸點I0.1閉合→線圈Q0.0得電→電機保持
③按下停止按鈕→常開觸點Q0.0閉合+常閉觸點I0.1斷開→線圈Q0.0失電→電機停止

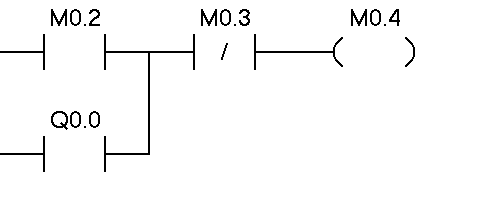

以上程序中的I、Q寄存器如果換成M寄存器也可以使用如下LAD代碼：

其中由于M寄存器依靠鼠標控制賦值，以人類的手速很難達到按鈕的效果，所以這里使用觸點＋上升沿識別的方式模擬按鈕
變量含義：
M0.0+上升沿——啟動按鈕
M0.1+上升沿——停止按鈕
M0.4——電機

SM0.0在這里的作用是防止報錯

2.置位/復位線圈

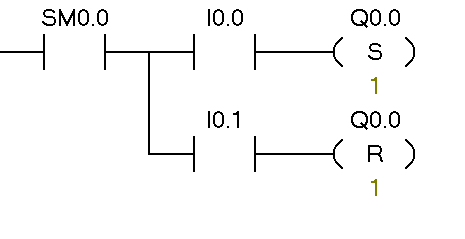

置位/復位線圈構成的起保停LAD代碼如下：


變量含義：
I0.0——啟動按鈕
I0.1——停止按鈕
Q0.0——電機
工作原理：
動作前電機還未得電
①按下啟動按鈕→常開觸點I0.0閉合+常閉觸點I0.1閉合→線圈Q0.0得電→電機啟動
②按鈕都無動作→常開觸點Q0.0閉合+常閉觸點I0.1閉合→線圈Q0.0得電→電機保持
③按下停止按鈕→常開觸點Q0.0閉合+常閉觸點I0.1斷開→線圈Q0.0失電→電機停止

以上程序中的I、Q寄存器如果換成M寄存器也可以使用如下LAD代碼：


變量含義：
M0.0+上升沿——啟動按鈕
M0.1+上升沿——停止按鈕
M0.2——電機

提示：本節內容如果覺得理解吃力的小伙伴，如果排除博主文筆不好的原因，可能需要自己去補一下PLC的相關知識。

三、一鍵啟停電路

首先讓我們思考一個問題，如何將兩個按鈕簡化為一個按鈕？
在基本的起保停電路中，我們利用不同的變量對應兩個按鈕，如果只用一個變量代表按鈕，那么還必須有一個中間變量用于區分當前的系統狀態，即“電機轉動”與“電機停止”。

1.基于置位/復位線圈實現一鍵啟停_1

我們先從思路比較簡單的置位/復位線圈起保停電路開始做改動

變量含義：
M0.0+上升沿——按鈕
M0.7——電機

這樣的改動看似符合了我們的要求：
①電機停止+按鈕按下→常閉觸點M0.7閉合+常開觸點M0.0上升沿識別→M0.7置位
②電機運行+按鈕按下→常開觸點M0.7閉合+常開觸點M0.0上升沿識別→M0.7復位

但實際運行起來的結果不能說差強人意吧，只能說是相差甚遠——不管如何按下按鈕電機都不會啟動。

上述問題的出現是由于我們對程序掃描的原理還不熟悉，博主認為上述程序需要以線圈為單元進行分析：
當前掃描周期開始時電機停止，即M0.7未得電
①第一個線圈：電機停止+按鈕按下→常閉觸點M0.7閉合+常開觸點M0.0上升沿識別→M0.7置位
②第二個線圈：電機停止+按鈕按下+M0.7置位→常開觸點M0.7閉合+常開觸點M0.0上升沿識別→M0.7復位
在一個掃描周期中線圈復位又置位，但是注意這里變量的值會先暫存只有等所有程序都掃描完成后，才能將變量的值更新，這也是為什么我們發現實際變量并沒有變化！

知道了問題的原因，那就可以針對性的進行改進了。

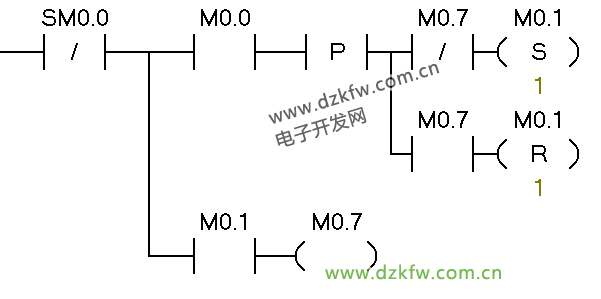

已知不能直接讓代表電機的線圈M0.7直接與按鈕相連，博主這里采用增加一個中間變量的方式（已驗證）：

以線圈為單元進行分析：
當前掃描周期開始時M0.7未得電
第一個線圈程序：M0.0按鈕按下+常閉觸點M0.7閉合→M0.1線圈置位
第二個線圈程序：M0.0按鈕按下+常開觸點M0.7斷開→M0.1線圈不復位
第三個線圈程序：常開觸點M0.1閉合→M0.7線圈得電
當前掃描周期開始時M0.7已得電
第一個線圈程序：M0.0按鈕未按下+常閉觸點M0.7斷開→M0.1線圈不置位
第二個線圈程序：M0.0按鈕未按下+常開觸點M0.7閉合→M0.1線圈不復位
第三個線圈程序：常開觸點M0.1閉合→M0.7線圈得電
當前掃描周期開始時M0.7已得電
第一個線圈程序：M0.0按鈕按下+常閉觸點M0.7斷開→M0.1線圈不置位
第二個線圈程序：M0.0按鈕按下+常開觸點M0.7閉合→M0.1線圈不復位
第三個線圈程序：常開觸點M0.1閉合→M0.7線圈得電

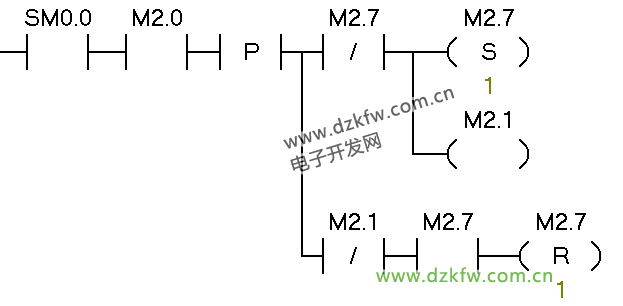

2.基于置位/復位線圈實現一鍵啟停_2

如果小伙伴們能理解第一種的改進，那么第二種會好理解很多。

重新梳理第一種的改進：

首先，我們確定標志位為電機運行狀態
而且，我們知道電機運行狀態不能與電機輸出直接相連
所以，我們用一個中間變量作為按鈕輸出的一個中轉站控制電機輸出

思考一下：如果可以在按下按鈕的啟動電機時候屏蔽復位線圈，圖6的好像也可以解決問題。

基于上述思考，我們還可以針對圖6的問題進行一下改進：

變量含義：
M2.0+上升沿——按鈕
M2.7——電機

以線圈為單元進行分析：
當前掃描周期開始時M2.7未得電
第一個線圈程序：M2.0按鈕按下+常閉觸點M2.7閉合→M2.7線圈置位
第二個線圈程序：M2.0按鈕按下+常閉觸點M2.7閉合→M2.1線圈得電
第三個線圈程序：M2.0按鈕按下+常閉觸點M2.1斷開→M2.7線圈不復位
當前掃描周期開始時M2.7已得電
第一個線圈程序：M2.0按鈕未按下+常閉觸點M2.7斷開→M2.7線圈不置位
第二個線圈程序：M2.0按鈕未按下+常閉觸點M2.7斷開→M2.1線圈失電
第三個線圈程序：M2.0按鈕未按下+常閉觸點M2.1閉合+常開觸點M2.7閉合→M2.7線圈不復位
當前掃描周期開始時M2.7已得電
第一個線圈程序：M2.0按鈕按下+常閉觸點M2.7斷開→M2.7線圈不置位
第二個線圈程序：M2.0按鈕按下+常閉觸點M2.7斷開→M2.1線圈失電
第三個線圈程序：M2.0按鈕按下+常閉觸點M2.1閉合+常開觸點M2.7閉合→M2.7線圈復位

3.基于普通線圈實現一鍵啟停_3

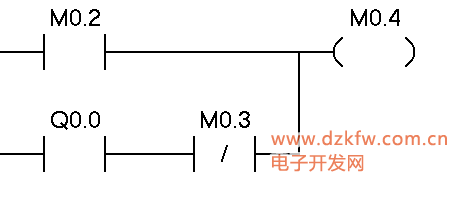

針對普通線圈實現的起保停，在改進前我們先將圖2.2的電路進行如下改進：

圖9的改進是基于停止按鈕的核心功能——斷開保持電路的電流，故只要斷開觸點在保持觸點與電機輸出之間都可以實現斷開功能

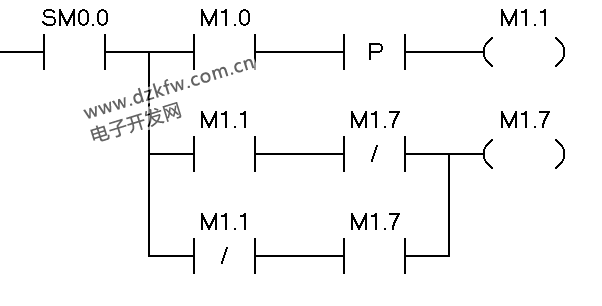

基于圖9的電路，增加標志位：


變量含義：
M1.0+上升沿——按鈕
M1.7——電機

以線圈為單元進行分析：
當前掃描周期開始時M1.7未得電
第一個線圈程序：M1.0按鈕按下→M1.1得電
第二個線圈程序：M1.1常開觸點閉合+M1.7常閉觸點閉合→M1.7線圈得電
當前掃描周期開始時M0.7已得電
第一個線圈程序：M1.0按鈕不按下→M1.1不得電
第二個線圈程序：M1.1常閉觸點閉合+M1.7常開觸點閉合→M1.7線圈得電
當前掃描周期開始時M0.7已得電
第一個線圈程序：M1.0按鈕不按下→M1.1不得電
第二個線圈程序：M1.1常閉觸點閉合+M1.7常開觸點閉合→M1.7線圈得電

問題 ：有些小伙伴可能有疑惑，為什么之前兩種改進增加的標志位都是兩個，如圖8的常閉觸點M2.7與常開觸點M2.7，這個為什么是只在原來基礎上增加了一個常閉觸點M1.7？

解答：圖9中起保持作用的常開觸點Q0.0（同圖10的常開觸點M1.7）其實也有表示當前系統狀態的作用，故這里只需要添加一個常閉觸點M1.7

4.基于取反字節指令實現一鍵啟停_4

以上三種改進都是只用到了基礎的線圈和觸點，指令比較簡單但是邏輯上比較難以理解，后面五種改進就屬于指令上比較復雜，但邏輯上簡單。

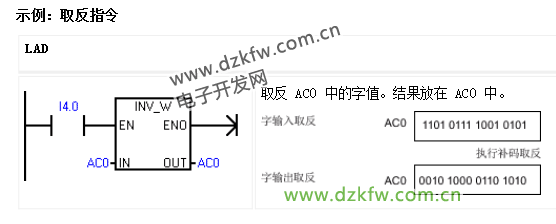

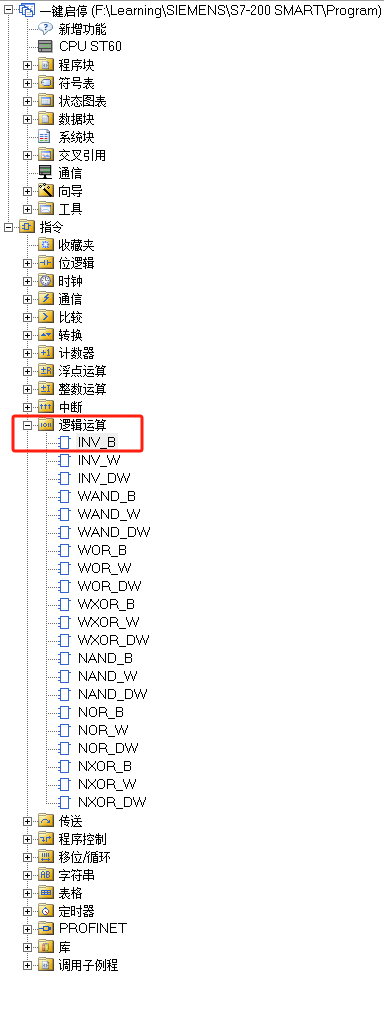

在介紹第四種改進之前，小伙伴們需要了解取反字節指令


該指令實現將輸入的數據按位取反的功能：

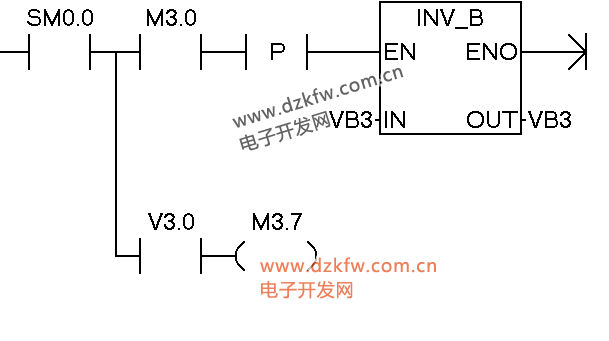

基于上述指令實現一鍵啟停：


變量含義：
M3.0+上升沿——按鈕
M3.7——電機

以線圈為單元進行分析：
當前掃描周期開始時3.7未得電
取反程序：M3.0按鈕按下→VB3取反
線圈程序：VB3=1→V3.0=1→M3.7線圈得電
當前掃描周期開始時3.7已得電
取反程序：M3.0按鈕未按下→VB3不取反
線圈程序：VB3=1→V3.0=1→M3.7線圈得電
當前掃描周期開始時3.7已得電
取反程序：M3.0按鈕按下→VB3取反
線圈程序：VB3=0→V3.0=0→M3.7線圈失電

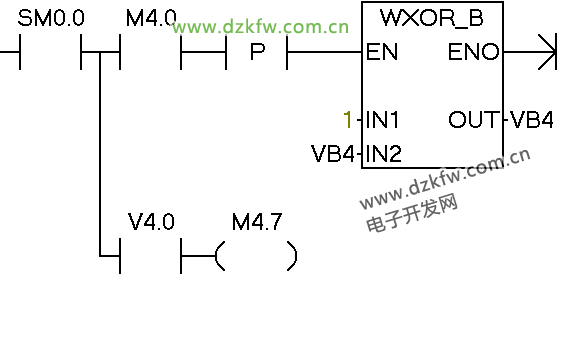

5.基于異或字節指令實現一鍵啟停_5

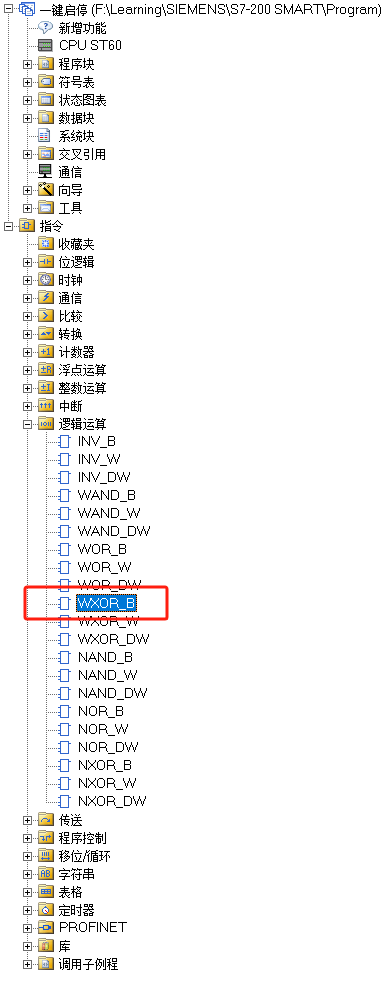

首先介紹異或字節指令：


該指令實現將輸入的兩個數據按位取異或的功能：


基于上述指令實現一鍵啟停：

變量含義：
M4.0+上升沿——按鈕
M4.7——電機

以線圈為單元進行分析：
當前掃描周期開始時4.7未得電
異或程序：M4.0按鈕按下→VB4與1異或
線圈程序：VB4=1→V4.0=1→M4.7線圈得電
當前掃描周期開始時4.7已得電
異或程序：M4.0按鈕按下→VB4不與1異或
線圈程序：VB4=1→V4.0=1→M4.7線圈得電
當前掃描周期開始時4.7已得電
異或程序：M4.0按鈕按下→VB4與1異或
線圈程序：VB4=0→V4.0=0→M4.7線圈失電

6.基于置位優先指令實現一鍵啟停_6

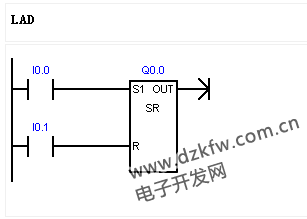

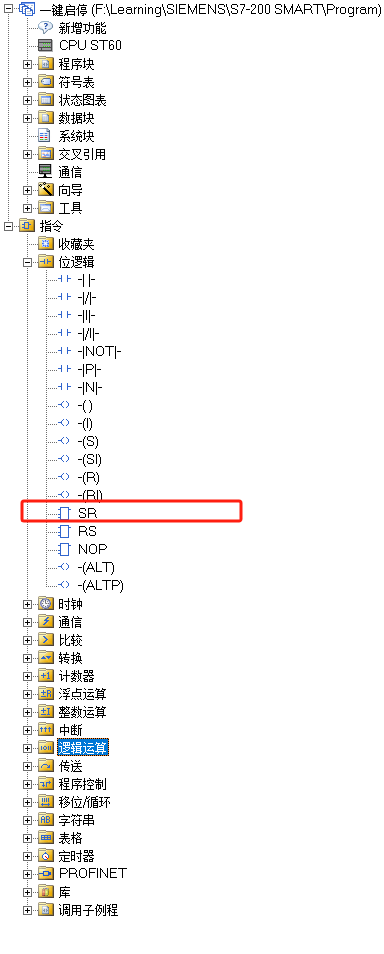

首先介紹置位優先指令：


該指令實現當置位和復位指令沖突時優先置位的功能：

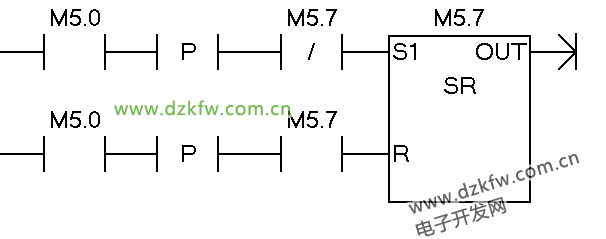

基于上述指令實現一鍵啟停：

變量含義：
M5.0+上升沿——按鈕
M5.7——電機

以線圈為單元進行分析：
當前掃描周期開始時5.7未得電
置位優先程序：M5.0按鈕按下+常閉觸點M5.7閉合+置位優先指令→M5.7置位
當前掃描周期開始時5.7未得電
置位優先程序：M5.0按鈕未按下+常開觸點M5.7閉合+置位優先指令→M5.7不復位
當前掃描周期開始時5.7已得電
置位優先程序：M5.0按鈕按下+常開觸點M5.7閉合+置位優先指令→M5.7復位

7.基于復位優先指令實現一鍵啟停_7

首先介紹復位優先指令


該指令實現當置位和復位指令沖突時優先置位的功能：

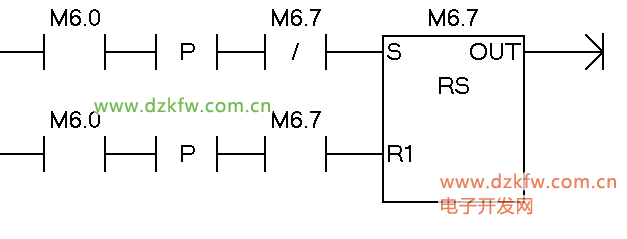

基于上述指令實現一鍵啟停：


變量含義：
M6.0+上升沿——按鈕
M6.7——電機

以線圈為單元進行分析：
當前掃描周期開始時6.7未得電
置位優先程序：M6.0按鈕按下+常閉觸點M6.7閉合+復位優先指令→M6.7置位
當前掃描周期開始時6.7未得電
置位優先程序：M6.0按鈕未按下+常開觸點M6.7閉合+復位優先指令→M6.7不復位
當前掃描周期開始時6.7已得電
置位優先程序：M6.0按鈕按下+常開觸點M6.7閉合+復位優先指令→M6.7復位

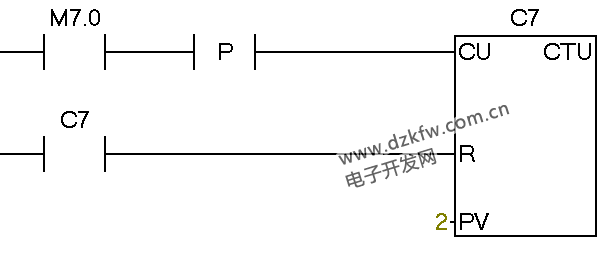

8.基于計數器指令實現一鍵啟停_8

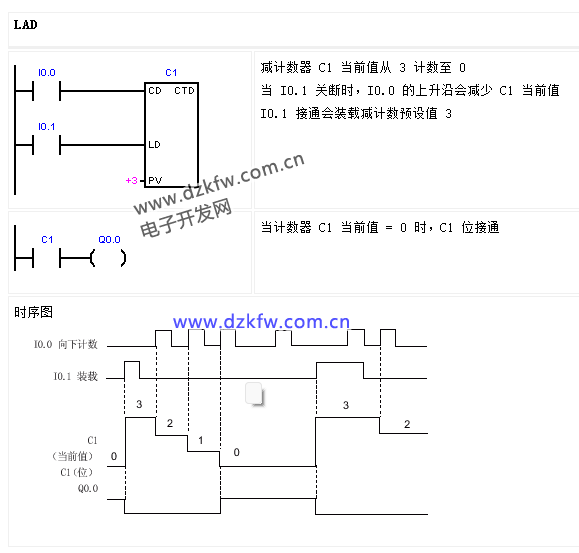

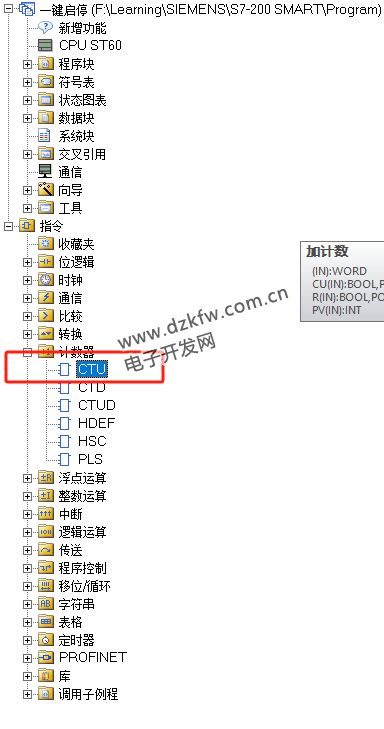

首先介紹加計數指令：


該指令實現計數與清零：


軟件自帶的幫助文檔中只有減計數器，不過原理都差不多。

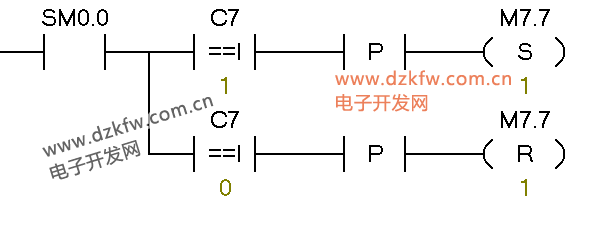

基于上述指令實現一鍵啟停：

變量含義：
M7.0+上升沿——按鈕
M7.7——電機

以線圈為單元進行分析：
當前掃描周期開始時7.7未得電（C7=0）
計數程序：M7.0按鈕按下→C7=1
置位線圈：C7=1→M7.7置位
復位線圈：C7=1→M7.7不復位
當前掃描周期開始時7.7已得電（C7=1）
計數程序：M7.0按鈕不按下→C7=1
置位線圈：C7=1→M7.7不置位
復位線圈：C7=1→M7.7不復位
當前掃描周期開始時7.7未得電（C7=1）
計數程序：M7.0按鈕按下→C7=2→C7常開觸點閉合→置位C7→C7=0
置位線圈：C7=0→M7.7不置位
復位線圈：C7=0→M7.7復位

總結

到這里博主總共在這里總結了我自己見過的八種一鍵啟停電路，并分享了自己的思考過程與原理分析，如果有錯誤也請大佬們在評論區指正，
