這篇文章講繼續深入對間接尋址的使用，并介紹S7-200smart v2.8求平均值指令，接下來一起來看求平均值如何做吧。

一、指令調用

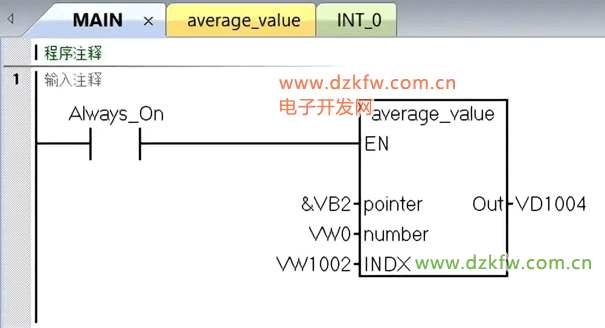

調用庫如圖1所示，指令庫說明如下：

Pointer為指針引腳，指向存放數據的起始地址，數據類型為字；

Number為數據的長度，可以是變量也可以是常量；

INDX為FOR循環的次數地址，可以忽略，但是不能外部進行賦值干擾；

Out為求得平均值輸出地址，數據類型為浮點數。

圖1

二、average_value指令庫編寫

重復調用的庫，需要變量建立的正確，否則多次調用無法正常運行，如果大家這邊對建立庫不太會，可以先去看一下這方面的課程學習一下。

1、形參變量表建立

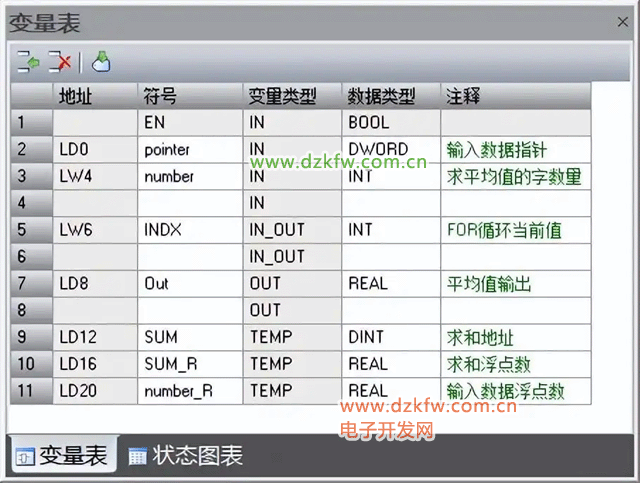

變量表建立如圖2所示。

圖2

2、Countdown形參子程序

Countdown子程序每一段程序都有注釋講解，如圖3和圖4所示，這里不做介紹，如果有問題可以留言。

圖3

圖4

三、S7-200smart v2.8求平均值指令

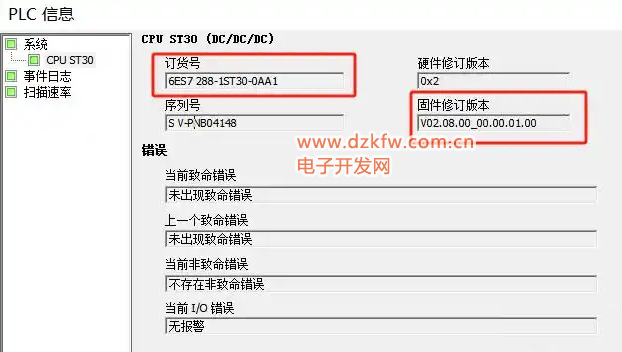

對于訂貨號位數為0AA1的CPU可以升級為V2.8的固件版本，圖5所示。

圖5

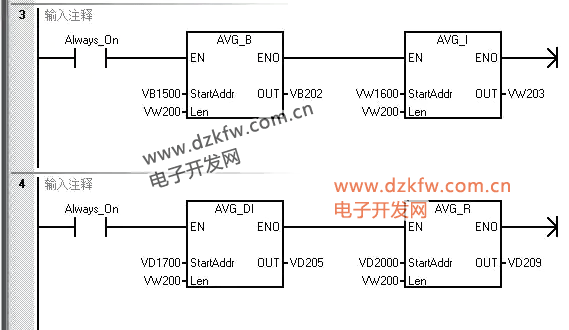

V2.8的軟件支持平均值，指令為浮點數中的AVG_R和整數運算中的AVG_B、AVG_W、AVG_DI，如圖6所示。

獲取源 StartAddr引腳字節、字、雙字、浮點數地址序列中所設置范圍內的平均值，并將其寫入到目標字節、字、雙字、浮點數地址，長度由Len引腳決定。

圖6

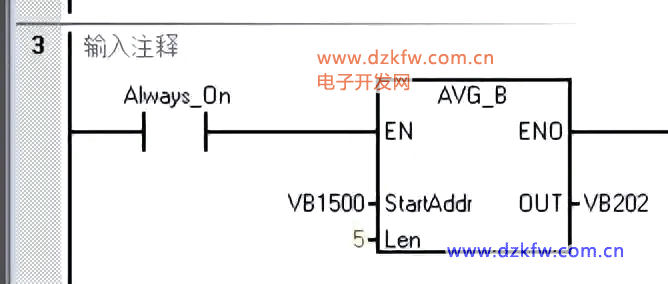

如圖7所示，由于是AVG_B是字節指令，所以會把從VB1500（VB1500—VB1504）連續的5個地址數據加起來，然后求平均值輸出到VB202。

圖7

總結

本文章主要介紹間接尋址的應用，對于CPU固件版本和軟件版本為2.8的求平均值指令做了簡單的介紹，需要注意的是，訂貨號后四位為0AA0的CPU固件最高只能2.5，這時候只能字節寫求平均值了。

以上就是整個29.西門子S7-200smart間接尋址應用—求平均值的內容，文章內容如有錯誤或者有不懂的問題請聯系我們。
