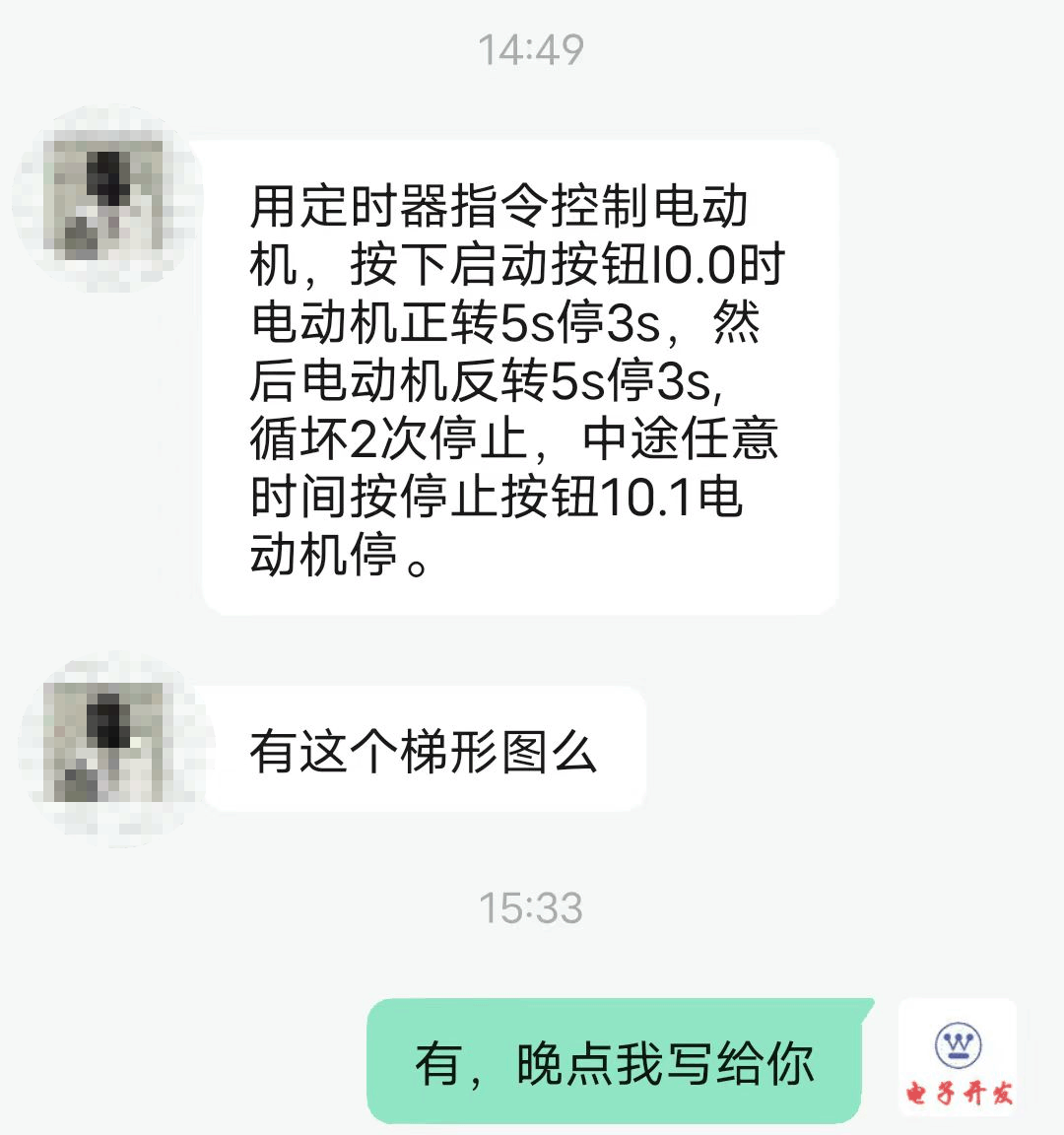

有熱心網友私信提出問題：

用定時器指令控制電動機，按下啟動按鈕I0.0時電動機正轉5s停3s，然后電動機反轉5s停3s,
循壞2次停止，中途任意時間按停止按鈕10.1電動機停。

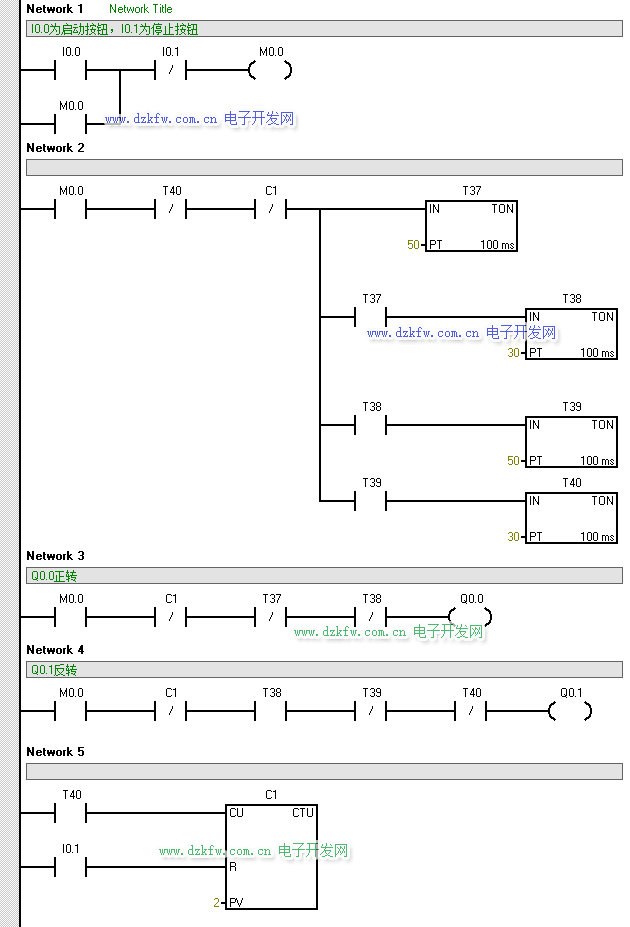

以下編程使用了計數器 CTU和定時器  TON等指令，梯形圖程序如下：

STL語句如下：

Network 1 // Network Title
// I0.0為啟動按鈕，I0.1為停止按鈕
LD     I0.0
O      M0.0
AN     I0.1
=      M0.0
Network 2
LD     M0.0
AN     T40
AN     C1
LPS
TON    T37, 50
A      T37
TON    T38, 30
LRD
A      T38
TON    T39, 50
LPP
A      T39
TON    T40, 30
Network 3
// Q0.0正轉
LD     M0.0
AN     C1
AN     T37
AN     T38
=      Q0.0
Network 4
// Q0.1反轉
LD     M0.0
AN     C1
A      T38
AN     T39
AN     T40
=      Q0.1
Network 5
LD     T40
LD     I0.1
CTU    C1, 2
