變頻器是應用現代變頻技術與微電子技術，把電壓和頻率固定不變的交流電變換為電壓和頻率可變的交流電。常用的變頻器首先要把三相或單相交流電變換為直流電。然后再把直流電變換為三相交流電，通過改變電機工作電壓，頻率的方式主要控制三相異步電動機的無極調速。變頻器應用性能良好，內部結構復雜但使用調試簡單。掌握變頻器內部主電路工作原理能夠幫助我們快速判斷變頻器的故障和維修。對用戶使用也更加靈活。

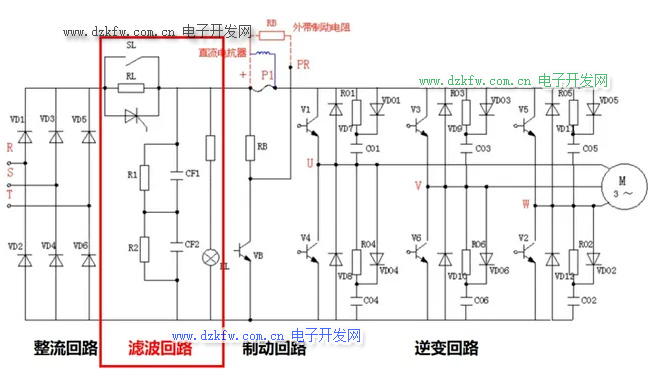

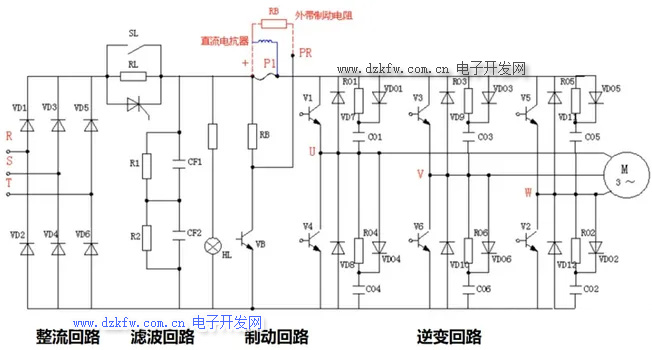

變頻器主電路通常分為4部分：整流電路、濾波電路、制動電路和逆變電路。下面開始整體從左往右介紹各個回路。

一、整流回路

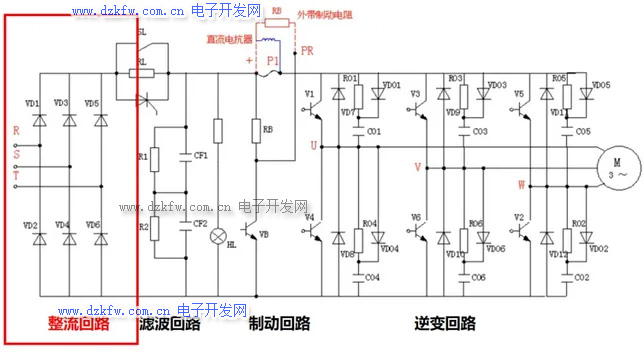

看到整流電路R、S、T端子接入三相380V工頻50Hz的交流電經過VD1 ~ VD6這6個二極管，全橋整流后，全波整流為直流電壓537v，也叫直流母線電壓。如果是單相220V工頻50Hz交流電全波整流后為直流311V左右。整流后電壓看波形峰值，而這個峰值是交流電壓有效值的根號2倍。整流后三相交流電變?yōu)槊}動直流電，上面為正極接入到緩沖電阻RL中，RL的作用是防止啟動瞬間電容充電的時候電流立刻變大。在充電后一段時間電流趨于穩定后，晶閘管或繼電器的觸點會導通。短路掉緩沖電阻RL。



二、濾波回路

整流完的直流波形還不是很平滑，這時上下直流母線電壓加在了濾波電容CF1、CF2 上。這兩個電容可以把整流得到的脈動直流電波形變得平滑一些。由于一個電容的耐壓有限，承受不了這么大的電壓。所以把兩個電容串起來使用。這樣相當于耐壓就提高了一倍。但是兩個電容長期使用容易造成容量不一樣，導致電容兩端的電壓不同，所以給兩個電容分別并聯了兩個電阻相當且非常大的電阻，這兩個電阻也叫均壓電阻R1、R2 ，這樣CF1 和CF2 兩個電容上分得的電壓就一樣了。

好我們繼續往右看，HL 是變頻器主回路上的電源指示燈，指示燈和一個限流電阻串接在了正負直流母線電壓之間，這樣外部三相電源一送電，HL就會發光，指示電源亮。當三相電源斷電后，由于濾波電容是儲能元件，此時直流母線端子仍舊有電壓。需要等指示燈熄滅后才能進行維修接線。防止施工人員觸電。



三、制動回路

直流母線電壓加在了大功率晶體管VB（IGBT）的集電極與發射極之間，VB也叫制動單元，VB的導通由變頻器芯片控制，VB上還串聯了變頻器的制動電阻RB，這是變頻器內部自帶的制動電阻，組成了變頻器制動回路。我們知道，由于電機的繞組是感性負載，在快速停止的瞬間都會產生一個較大的反向電動勢，這個反向電壓的能量會通過續流二極管VD7~VD12使直流母線上的電壓升高，這個電壓高到一定程度會擊穿逆變管V1~V6 和整流管VD1~VD6。當有反向電壓產生時，控制回路控制VB導通，電壓就會通過VB在電阻RB上釋放掉。當電機功率較大時，使用大功率變頻器還可+和PR端子并聯外接電阻。能快速消耗掉直流母線的電壓。 一般情況下“+”端和P1端是由一個短路片短接上的，如果斷開，這里可以接外加的直流電抗器，直流電抗器的作用是改善電路的功率因數。
