2.1.4 定時器與計數器指令，以下用定時器T0和計數器C0用法為例

（1）定時器

【原理講解】

● 使用定時器（T）時，用OUT指令設定定時時間。

定時器實際定時時間= K {定時器時基（T0）* 設定值}

【寫法舉例】如圖2-13所示：

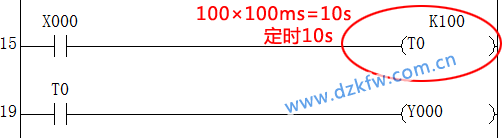

圖2-13 三菱plc定時器指令示意圖

定時器(T)的編號如表2-2所示：

表2-2 定時器編號和分辨率表

※1.累計型的定時器是通過電池進行停電保持的。

【舉例講解-電機星三角降壓?jiǎn)��?dòng)】

電機星三角降壓?jiǎn)��?dòng)繼電器控制圖，如圖2-13所示:

要求：

1.利用PLC控制代替?zhèn)鹘y(tǒng)繼電控制，實現電機星三角降壓?jiǎn)��?dòng)的控制；

2.繪制PLC控制原理圖；

3.利用邊沿觸發指令和置位復位、定時器等指令編程。

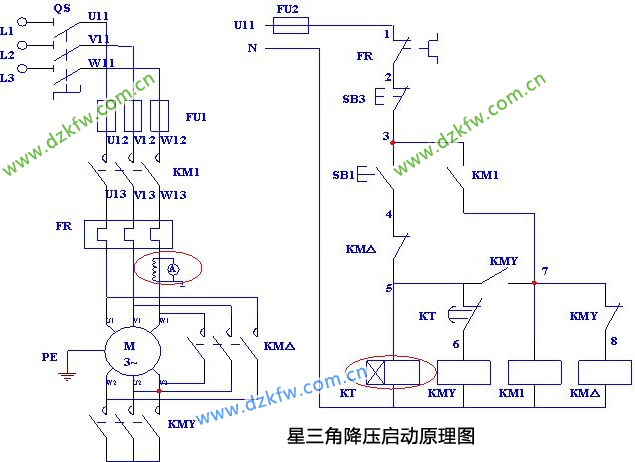

圖2-13 星三角降壓?jiǎn)��?dòng)原理圖

【實施步驟】

第一步：繪制PLC控制原理圖并完成接線，如圖2-14所示：

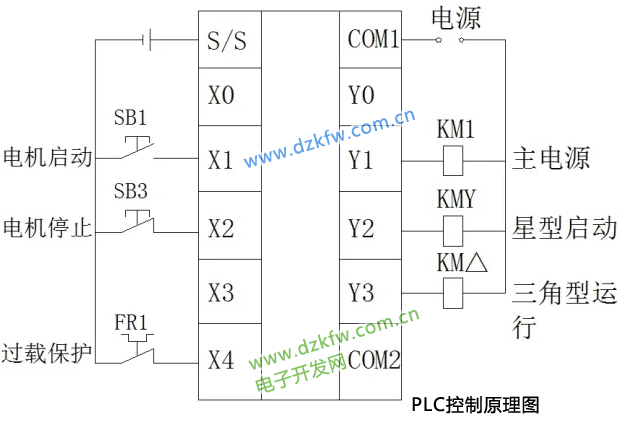

圖2-14 PLC控制原理圖

需要掌握：

①結合原理圖接法，分析程序，什么時候用上升沿，什么時候用下降沿；

②理解程序中所有指令的用意。

第二步：編寫程序進行調試(程序?qū)嵗�是使用置位、�?fù)位編寫的程序，當然除此之外還可以使用線圈編寫，有興趣的學員可以嘗試用線圈編寫)，如圖2-15所示：

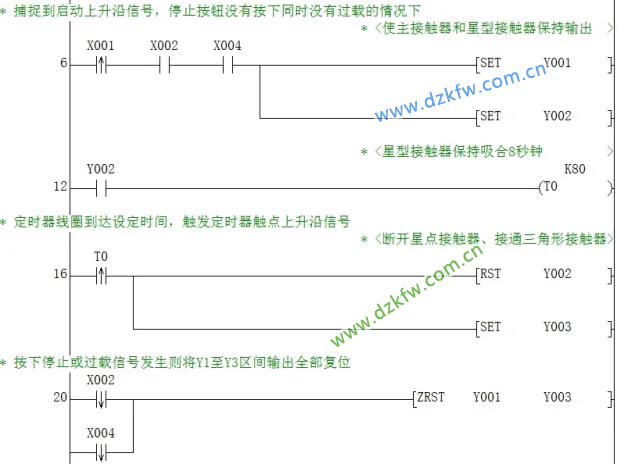

圖2-15 星三角梯形圖程序

（2）計數器

【原理講解】

●使用計數器（C）時，用OUT指令設定計數值。

一般用計數器對計數條件的上升沿進行增計數，計數值與設定值相等時，計數器觸點動作，用RST指令復位觸點和當前值。

【寫法舉例】如圖2-16所示：

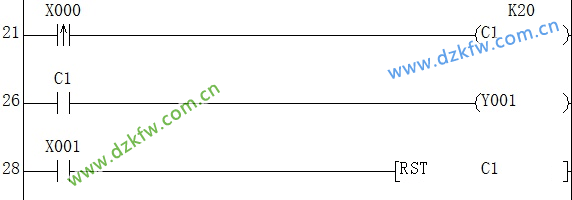

圖2-16 三菱plc計數器指令示意圖

【解釋備注】如表2-3所示：

表2-3 計數器編號圖

【32位增減計數器如何實現減計數】如表2-4所示：

表2-4 實現減計數的特殊M點分配圖
