本文首先介紹了74ls107引腳圖及引腳功能、74ls107功能表，其次介紹了74ls107極限值、推薦工作條件及邏輯圖，最后介紹了74ls107靜態特性和動態特性，具體的跟隨小編一起來了解一下吧。

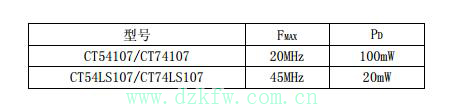

　　74ls107為帶清除端的兩組 J-K 觸發器，其中 54/74107 是主從觸發，54/74LS107 是下降沿觸發，其主要電特性的典型值如下：

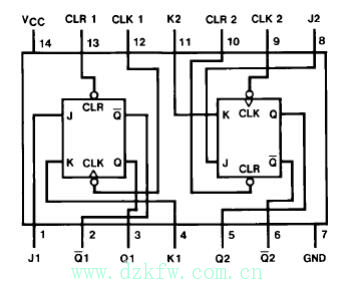

　　74ls107引腳圖及引腳功能

　　引腳功能

　　CLK1、CLK2————時鐘輸入端

　　J1、J2、K1、K2————數據輸入端

　　Q1、Q2、/Q1、/Q2————輸出端

　　CLR1、CLR2————直接復位端（低電平有效）

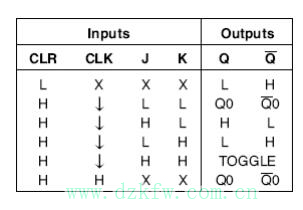

　　74ls107功能表

　　說明

　　H－高電平

　　L－低電平

　　X－任意

　　↓－高到低電平跳變

　　Q0－穩態輸入建立前 Q 的電平

　　/Q0－穩態輸入建立前/Q 的電平

　　74ls107極限值

　　電源電壓------------------------------------------------7V

　　輸入電壓

　　54/74107-----------------------------------------5.5V

　　54/74LS107---------------------------------------7V

　　工作環境溫度

　　54&TImes;&TImes;&TImes;------------------------------ －55～125℃

　　74&TImes;××------------------------------------0～70℃

　　貯存溫度-------------------------------------- －65～150℃

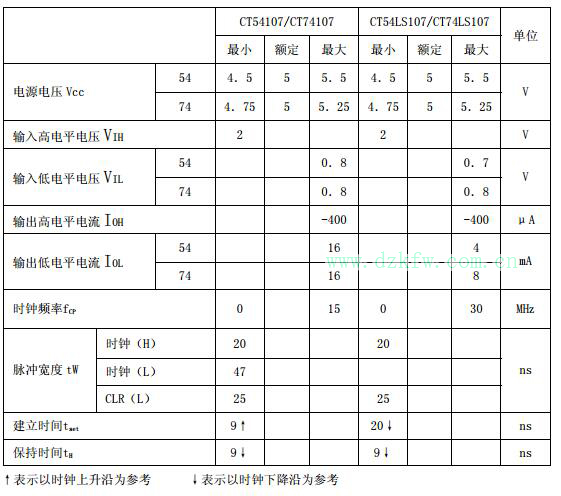

　　74ls107推薦工作條件

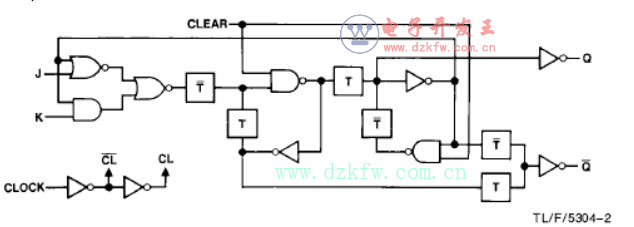

　　74ls107邏輯圖

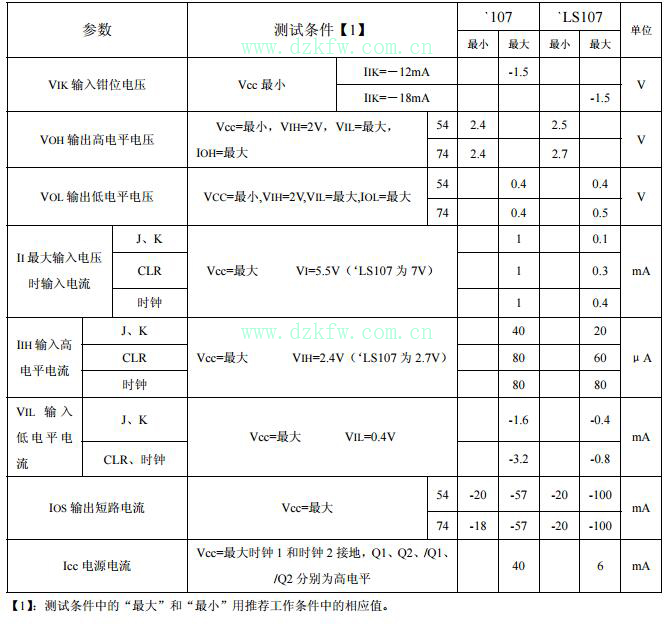

　　74ls107靜態特性（TA 為工作環境溫度范圍）

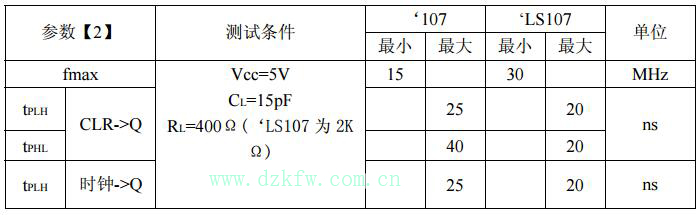

　　74ls107動態特性（TA＝25℃）

　　fmax－最大時鐘頻率

　　tPLH－輸出由低到高電平傳輸延遲時間

　　tPHL－輸出由高到低電平傳輸延遲時間
